2022-04-25模擬開關(guan)
模擬開關(guan) 是電子開關(guan) 的一種，為(wei) 了導通（或隔離）模擬信號（包括電壓和電流信號）以及支持模擬應用（例如音頻和視頻數據傳(chuan) 輸）而設計的。需要注意跟負載開關(guan) 做區分，負載開關(guan) 是可以通過大電流的，因為(wei) 其導通內(nei) 阻很小。模擬開關(guan) 本質上是在係統接口資源不夠時，進行分時複用，提供一種高性價(jia) 比的解決(jue) 方案。

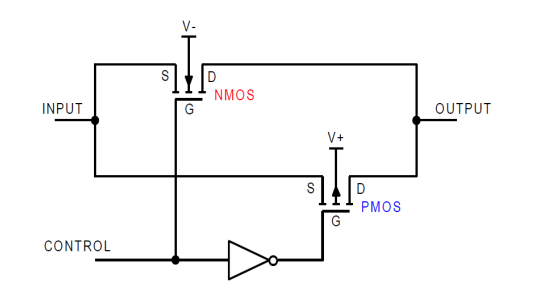

模擬開關(guan) 內(nei) 部的等效電路，由NMOS和PMOS管並聯組成，這樣可以做到輸入輸出都能達到軌到軌，而且模擬開關(guan) 的信號流是雙向的，不區分方向。COM 引腳表示公共端，NC 引腳表示常閉端，也就是 Control引腳為(wei) 低電平時開關(guan) 的狀態。NO引腳表示常開端，也就是 Control 引腳為(wei) 高電平時開關(guan) 的狀態。

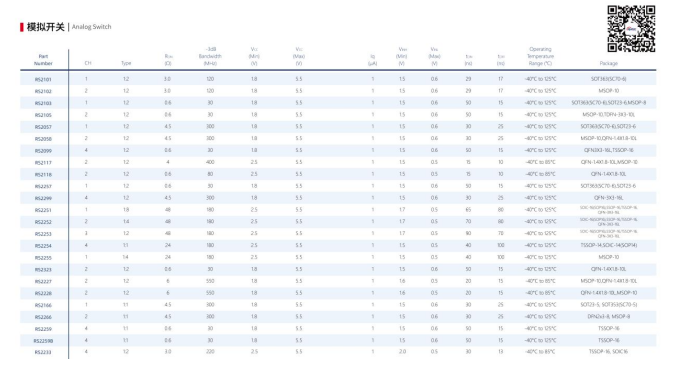

潤石模擬開關(guan) 選型表
模擬開關(guan) 的主要參數
1、電壓範圍
a、供電電壓範圍：開關(guan) 供電電壓指的是加在芯片供電端的電壓值，分為(wei) 支持正負供電和不支持正負供電兩(liang) 種情況。供電範圍也決(jue) 定了信號可以無削波的傳(chuan) 輸幅度。
b、模擬電壓範圍：在NC，NO，COM這些端口上允許通過的電壓範圍。一般為(wei) 0-Vcc或者VDD-VEE=Spe
2、泄露電流
在開關(guan) 導通/關(guan) 斷的時候，在源極（S）和漏極（D）測到的非理想的電流值。如果通過模擬開關(guan) 前端電路的阻抗大則漏電流的影響不容忽略，如果前端電路阻抗較小，則導通電阻的影響就會(hui) 更大些。
3、導通電阻

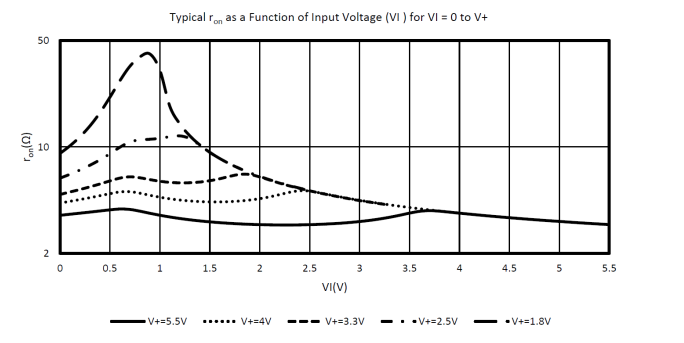

開關(guan) 路徑接通後插入信號路徑的電阻。 導通電阻會(hui) 隨著輸入電壓值改變。導通電阻平坦度 (RON FLAT) - VD 或 VS 電壓範圍下，同一通道內(nei) Ron 最大值與(yu) 最小值之間的差值。
4、允許通過電流（與(yu) 導通電阻相關(guan) ）
開關(guan) 閉合後，開關(guan) 允許流過的電流大小，考慮到導通電阻，越大電流帶來的電壓損失越大，功耗/發熱也會(hui) 越大
5、帶寬
可通過開關(guan) 且衰減不超過 3dB 的信號頻率範圍
6、開關(guan) 控製信號電平（VIH、VIL）
開關(guan) 更改內(nei) 部信號路徑所需的控製引腳（EN、SEL、IN 等）上所需的電壓電平。
a、VIH – 輸入控製信號實現邏輯 "1"高 值的最小電壓
b、VIL – 輸入控製信號保持邏輯 "0"低 值的最大電壓
7、寄生電容
導通寄生電容：開關(guan) 路徑處於(yu) 低阻抗狀態時的電容性負載。
關(guan) 斷寄生電容：開關(guan) 路徑處於(yu) 高阻抗狀態時的電容性負載。
8、開關(guan) 時間

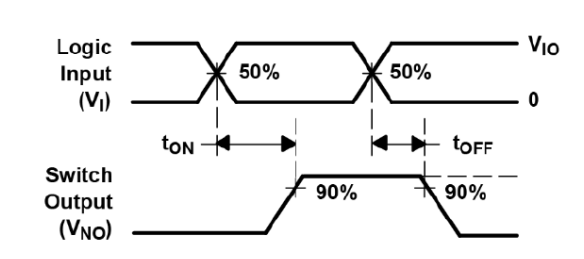

ton/toff--在地址信號上升或下降超過邏輯閾值後，開關(guan) 輸出上升或下降到最終值的給定百分比內(nei) 所需的時間。

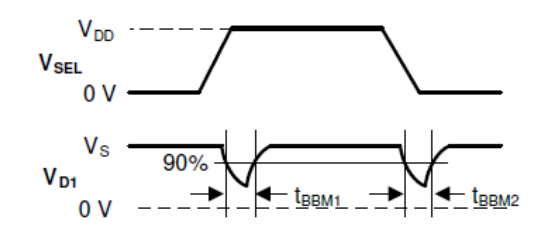

t (BBM)--先斷後合時間: 開關(guan) 在切換通道的時候會(hui) 先段開原有的連接再與(yu) 新的路徑連接。確保在多路複用器中，當通過選擇輸入改變信號路徑時，兩(liang) 個(ge) 多路複用器路徑絕不會(hui) 形成電氣連接。
9、隔離度 & 串擾度
關(guan) 斷隔離 (OISO)：測量關(guan) 斷狀態開關(guan) 阻抗。這是 VD1 與(yu) VS1 之比，以 dB 為(wei) 單位，當相應通道處於(yu) 關(guan) 斷狀態時，在特定頻率下測量得出。
通道間串擾 (XTALK) ：對從(cong) 導通通道到關(guan) 斷通道之間不必要的信號耦合的一種量度。這是 VS2 與(yu) VS1 之比，在特定頻率下測量得出並以 dB 為(wei) 單位。
