2025-04-14RS3703-Q1是一款三通道高側(ce) LED驅動芯片，采用車規級工藝，最大化安全餘(yu) 量設計，具有高達45V的耐壓承受能力，每一通道均提供最大150mA的驅動電流，支持PWM亮度調光，並提供全麵的自診斷功能，包括LED開路、對地短路以及單個(ge) LED短路檢測。
RS3703-Q1主要設計用於(yu) 應用於(yu) 車尾燈、高位刹車燈、側(ce) 標誌燈驅動，以及車內(nei) 小燈的驅動，比如各種指示燈、頂燈、閱讀燈、氛圍燈；主要特性如下：
輸入電壓支持4.5V~40V，極限耐壓高達45V
通過外部分流電阻實現熱共享功能
三通道高精度電流調光
每通道最大150mA輸出電流
全溫度範圍內(nei) ±5%控製精度
通過外部電阻設置電流
支持PWM獨立調光
支持非板載亮度分級電阻
支持外部NTC溫度檢測進行電流調節
低Dropout電壓，315mV@150mA
提供自診斷和保護功能：
LED開路，具有自動恢複功能
LED對地短路檢測，具有自動恢複功能
單LED短路檢測及自動恢複
支持自診斷並具有可調閾值
可配置為(wei) 連帶失效或僅(jin) 失效通道關(guan) 閉的故障總線(N-1)
支持熱關(guan) 斷
工作結溫範圍：-40°C ~ 150°C
乘用車各部件的供電目前仍然以12V電壓總線為(wei) 標準，接口熱插拔瞬間或者傳(chuan) 統油車在打火瞬間電池的浪湧電壓，在電路設計時工程師都會(hui) 重點防範，選用高耐壓的降壓芯片會(hui) 有更加可靠的安全餘(yu) 量。RS3703-Q1高達45V的耐壓餘(yu) 量提供了可靠的應對能力，可以輕鬆應對這些浪湧電壓的衝(chong) 擊。

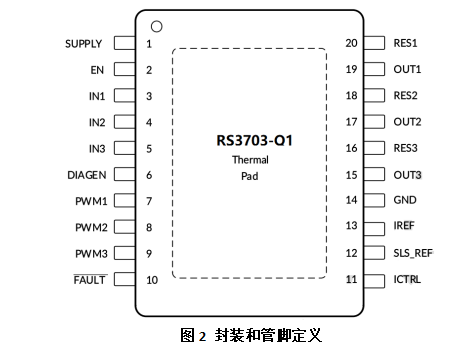

RS3703-Q1係列提供ETSSOP20封裝，管腳排列完全兼容TPS92633-Q1，歡迎各界工程師索樣對比評測。
