2022-04-02電壓比較器是對輸入信號進行鑒別與(yu) 比較的電路，是組成非正弦波發生電路的基本單元電路。
電壓比較器主要有單項比較器、遲滯比較器和雙限比較器（窗口比較器）。

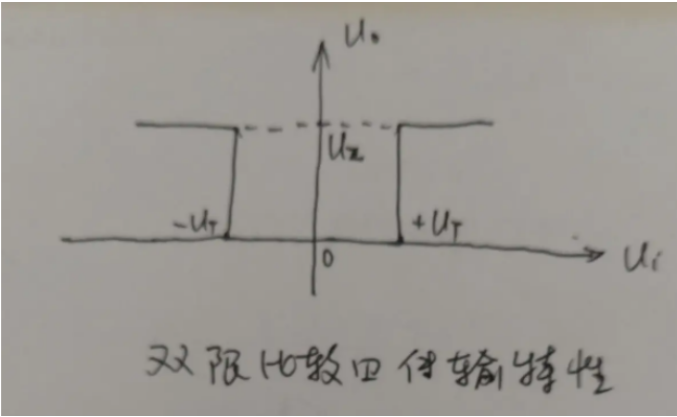

雙限比較器有兩(liang) 個(ge) 轉折電壓，當輸入電壓向單一方向變化時輸出電壓躍變兩(liang) 次。其傳(chuan) 輸特性如下：
單限比較器和滯回比較器區別
單限比較器比滯回比較器抗幹擾能力強，而滯回比較器比單限比較器靈敏度高。
單限電壓比較器：
運放是通過反饋回路和輸入回路的確定“運算參數”，比如放大倍數，反饋量可以是輸出的電流或電壓的部分或全部。而比較器則不需要反饋，直接比較兩(liang) 個(ge) 輸入端的量，如果同相輸入大於(yu) 反相，則輸出高電平，否則輸出低電平。
滯回比較器：

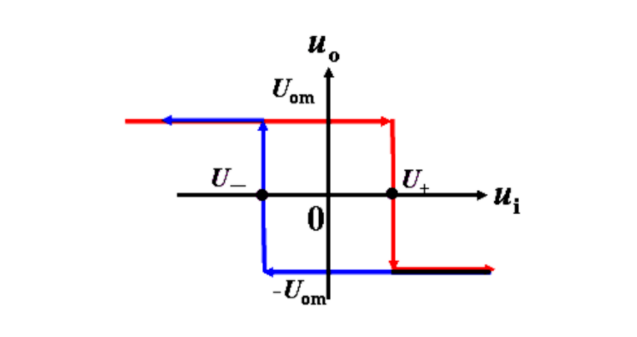

又稱遲滯比較器，有兩(liang) 個(ge) 門限電壓。輸入單方向變化時，輸出隻跳變。輸入由大變小時，對應小的門限電壓；輸入由小變大時，對應大的門限電壓。在兩(liang) 個(ge) 門限電壓之間，輸出保持原來的輸出。
上拉電阻會(hui) 影響比較器輸出的高電平的數值，尤其是“OC門“輸出格式的比較器，從(cong) 而影響門限電壓，需要考慮。主要是影響上門限，可以把它歸入正反饋。
電壓比較器簡單理解
電壓比較器簡單理解為(wei) ：
運放工作於(yu) 非線性工作狀態，假如基準電壓在負端輸入，輸入的電壓在正端輸入的話，比較電壓高於(yu) 基準電壓，運放就輸出高電平（接近於(yu) 運放的工作電源電壓）；輸入的電壓在正端輸入的話，比較電壓低於(yu) 基準電壓，運放就輸出低電平。（接近於(yu) 地），基準電壓加在正端，比較電壓加在負端也可以的，輸出剛好相反。
總之，就是正端電壓高，就輸出高電平；負端電壓高，就輸出低電平。
