2022-07-13ロードスイッチは、主に配電及び製禦、電源シーケンス製禦などに使用され、サージ保護、逆電流/逆電圧防止、過電流保護、低電圧/過電圧保護などの機能を備え、回路システムの設計に広く使用されています。
RS2580は、最大で6Aの連続電流に対応するロードスイッチで、獨立したバイアス電圧を使用して內(nei) 蔵パワーMOSに電力を供給し、全電源入力電圧範囲で一定の低オン抵抗特性を保証します。超低オン抵抗と優(you) れた熱抵抗係數により、チップは過熱保護をトリガーすることなく、6Aの電流を連続的に流すことができます。
RS2580 の主なパラメータと特性は次のとおりです。
Ø 電流を介して最大 6A
Ø 最小オン抵抗 24mΩ (VIN=VBAIS=5V)
Ø 入力電源電圧範囲 0.8V~5.5V
Ø バイアス電圧 2.5V~5.5V
Ø 35μA 標準靜的消費電力
Ø 立ち上がり時間が配置可能
Ø 高速放電機能

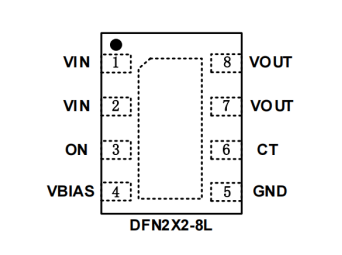

図1 RS2580パッケージとピン配置
RS2580は標準のDFN2x2パッケージを提供し、その熱抵抗係數RθJA (接合部から周囲への熱抵抗) はわずか80.1°C/Wです。
オン抵抗は、チップの溫度上昇と入出力損失を決(jue) 定します。例えば、5Aの電流を流し、VBIAS=5Vの條件下では、RS2580の-40°Cから85°Cまでの最大オン抵抗は32mΩです。その場合、チップの最大溫度上昇は次のとおりです。
T= I x I x Ron x RθJA
= 5 x 5 x 0.032 x 80.1
≈ 64.1°C
周囲溫度が TA=25°C の場合、チップのジャンクション溫度:
TJ = TA + T
= 25+64.1
=89.1℃
チップ設計の最大ジャンクション溫度である 125°C よりも低く、動作條件は正常です。
最大入出力電圧損失は 5A x 32mΩ = 0.16mV です。
最大入出力電圧損失は 5A x 32mΩ = 0.16mV です。
