增強容性負載能力的入門級高壓精密運算放大器RS07

2022-04-02
訪問數：2638
ソース：

OP07作為(wei) 一款入門級高壓精密運算放大器，深得廣大工程師的喜愛，並廣泛用於(yu) 儀(yi) 器儀(yi) 表、電池分容櫃、充電樁、各種模塊電源、工業(ye) 現場采集等應用領域。

基於(yu) 對市場應用的深入理解，18luck新利在线娱乐官网推出自己的入門級高精密運算放大器---RS07，並對相關(guan) 參數做了進一步的優(you) 化，以使其能滿足更多的應用場景。






RS07采用CMOS 工藝設計，主要參數特性如下：

Ø 單位增益帶寬1.9MHz；

Ø 輸入失調電壓低至20μV；

Ø 輸入偏置電流低至1nA；

Ø 過載恢複時間1.5μs；

Ø 軌對軌輸出；

Ø 電源紋波抑製比PSRR 115dB

Ø 共模抑製比CMRR 120dB

Ø 開環增益150dB

Ø 工作電壓範圍，5.0V~36V；

Ø 工作電流1mA；

Ø 工作溫度範圍滿足-40°C~125°C。

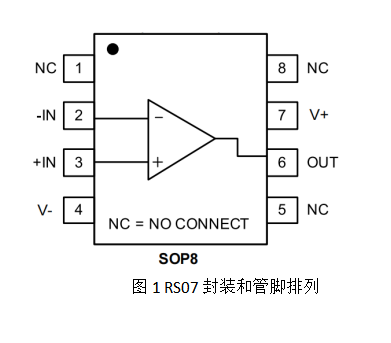

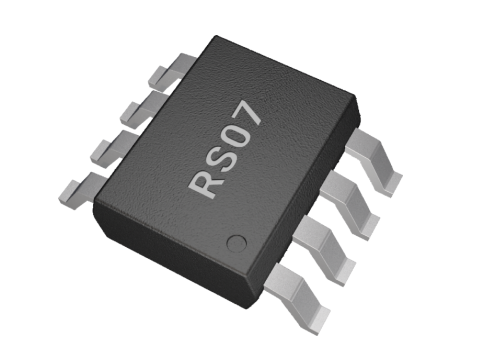

RS07提供標準的SOIC8(SOP8)封裝，與(yu) 當前市場通用的OP07兼容。

由於(yu) RS07的輸入失調電壓已經大幅優(you) 化到20uV的級別，故而無需在外部額外增加輸入失調電壓調整電路，大大簡化應用電路設計。

RS07特別針對電池分容櫃應用強化了輸出帶容性負載的能力，實測帶容性負載的能力提升到1000pF以上，歡迎各界工程師朋友品鑒評測。
