潤石國產高壓LDO RS3005-3.3TYF5應用於鋰電池組監測MCU供電，最大36V工作電壓

2021-08-04
訪問數：1381
ソース：

隨著鋰電池的發展，越來越多的移動設備電源問題得到解決(jue) ，鋰電池組也成為(wei) 了可提供大電壓的移動電源。為(wei) 了了解鋰電池組的電壓電流電量等數據，通常給鋰電池組增加監測功能，檢測鋰電池的狀態，並在顯示屏上顯示出來。鋰電池組的電壓為(wei) 12-24V，無法給監測模塊的MCU直接供電，所以需要使用一款高壓的電源芯片。選型需求如下：

1.   輸入電壓範圍應大於(yu) 24V，提供3.3V輸出；

2.   MCU功耗一般為(wei) 幾十mA，電源芯片電流輸出應大於(yu) 100mA。

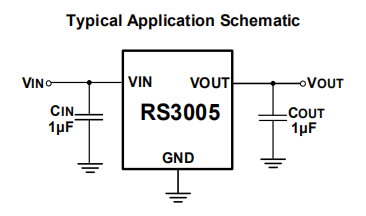

本文根據需求推薦18luck新利在线娱乐官网的高壓線性穩壓器RS3005-3.3TYF5。RS3005係列是18luck新利在线娱乐官网推出的一組采用CMOS工藝技術實現的低功耗高壓LDO，工作輸入電壓為(wei) 2.5-36V，可提供150mA的標稱輸出電壓。RS3005-3.3TYF5則是可以提供3.3V供電，采用SOT23-5封裝，其典型應用電路如下圖所示：




RS3005-3.3TYF5應用於(yu) 鋰電池組還有以下優(you) 點：

1.   低功耗，靜態電流14uA；

2.   SOT23-5小封裝，提高產(chan) 品集成度；

3.   18luck新利在线娱乐官网國產(chan) 廠牌，交期有保障，價(jia) 格有優(you) 勢。



 文章來源：世強硬創
