目前燃氣表的開發研製都遵循計量準確、讀數直觀、低功耗和數據安全性的原則。硬件設計選型上一般會(hui) 在價(jia) 格允許的範圍內(nei) ，盡量選擇低功耗芯片。盡量選用CMOS集成電路。因為(wei) CMOS型的芯片輸入端靜態電流很小，可減小至微安級。選用低電壓供電，係統功耗和係統的供電電壓存在著⼀定的函數關(guan) 係，供電電壓越高，功耗越大。基於(yu) 上麵幾點因數考慮在下麵的燃氣表的設計中選用潤石的低功耗LDO RS3236-3.3YF5。

潤石的CMOS LDO RS3236-3.3YF5工作在1.7V到7.5V的輸入電壓，能支持4節幹電池輸入要求。可以提供高達500毫安的輸出電流，滿足係統對電流的需求。

RS3236-3.3YF5器件提供低噪聲、高功率抑製比、低靜態電流、低線路和負載瞬態響應，低靜態電流為(wei) 15uA，同時具有EN引腳，10nA邏輯控製關(guan) 機模式，可折疊電流限製和熱關(guan) 機保護，通過關(guan) 斷EN，靜態功耗可以降低到1uA，降低電池的耗電。該裝置設計用於(yu) 1-μF輸入和1-μF輸出陶瓷電容器（無需單獨的噪聲旁路電容器）。外部噪聲旁路電容器連接到設備的BP引腳可以進一步降低噪聲水平。

另外RS3236係列提供綠色UTDFN1x1-4、SOT23-5、SOT353（SC70-5）封裝。在此設計中選用通用的SOT23-5封裝。其工作環境溫度範圍為(wei) -40°C至+85°C，滿足產(chan) 品的設計需求。

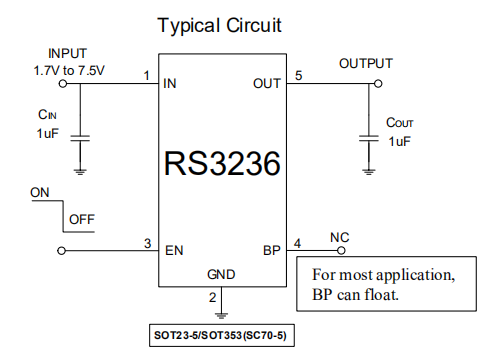

下麵是

的應用電路框圖：
