芯品｜高壓集成電流檢測芯片RSA4081

2025-06-20
訪問量：765
來源：

RSA4081係列是一款支持高工作電壓、寬共模輸入電壓範圍的集成電流檢測芯片，工作電壓支持5.0V至100V，共模輸入電壓範圍亦支持5.0V至100V；可以很好應對24V、48V母線電壓係統的電流采集應用。




RSA4081係列提供20、50、60、100四種固定增益，增益誤差低至0.5%，以使其能滿足更多的應用場景和電流采集精度。其他主要參數特性如下：
增益帶寬(GBP)：180KHz；
低輸入失調電壓(Vos)：100μV；
低輸入偏置電流(IB)：4μA；
低功耗(Iq)：160μA(Full Tem. Max)；
高電源紋波抑製比(PSRR)：135dB
高共模抑製比(CMRR)：140dB
容性負載能力；500pF
擴展級工業(ye) 溫度範圍：-40°C ~ 125°C。

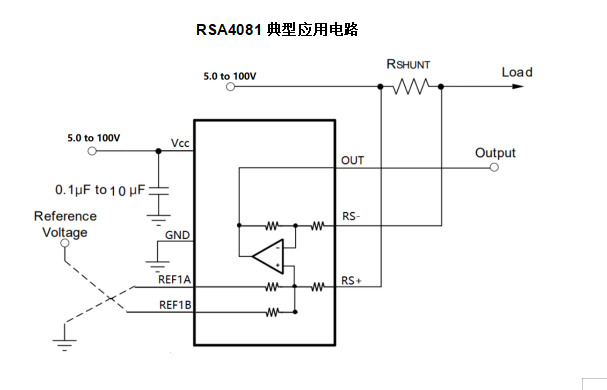

注：REF1A、REF1B可以短接在一起提供參考電壓，也可以REF1A給參考電壓、REF1B接GND，借助內(nei) 部電阻分壓。

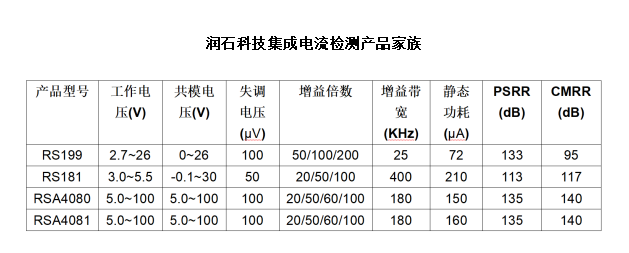

注：RSA4080無外部基準電壓輸入，RSA4081提供外部基準電壓輸入功能。

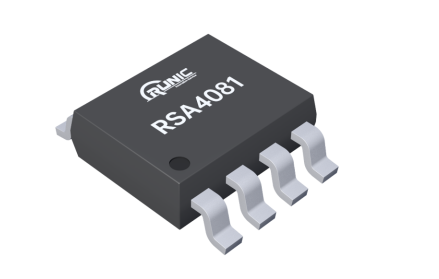

RSA4081提供SOP8標準封裝，歡迎各界工程師朋友索樣評測。
