芯品｜高壓集成電流檢測芯片 RSA240A係列

2025-07-02
訪問量：801
來源：

RSA240係列是一款支持寬共模輸入電壓範圍的集成電流檢測芯片，工作電壓支持2.7V至5.5V，共模輸入電壓範圍支持-5.0V至100V；可以很好應對24V、48V母線電壓係統以及多節電池係統的電流采集應用。




RSA240係列提供20、50、100三種固定增益，增益誤差常溫下低至0.1%，以使其能滿足更多的應用場景和電流采集精度要求。其他主要參數特性如下：
增益帶寬(GBP)：500KHz；
低輸入失調電壓(Vos)：30μV(Max)；
增益誤差全溫度最大0.5%；
低輸入偏置電流(IB)：10nA；
低功耗(Iq)：1.55mA (Typ)；
高電源紋波抑製比(PSRR)：116dB (Typ)
高共模抑製比(CMRR)：150dB (Typ)
高容性負載能力；1nF
擴展級工業(ye) 溫度範圍：-40°C ~ 125°C。

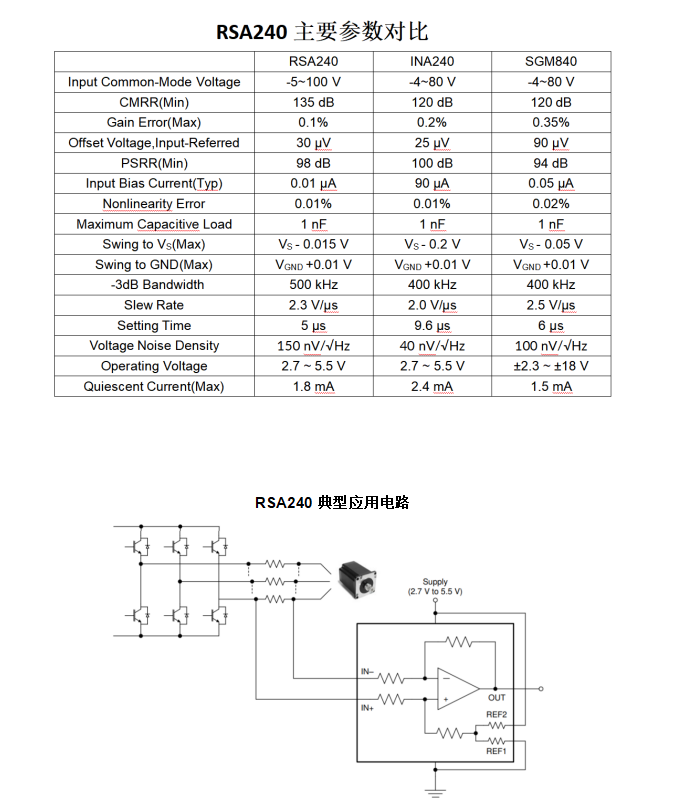

RSA240是在市場主流應用產(chan) 品參數的基礎上，進一步優(you) 化共模輸入電壓範圍和共模抑製比等參數，以使其更能應對檢測母線上的高壓浪湧衝(chong) 擊、提升共模幹擾抑製能力，提高電流采集精度。



注：REF1、REF2可以短接在一起提供參考電壓，也可以REF1給參考電壓、REF2接GND，借助內(nei) 部電阻分壓。

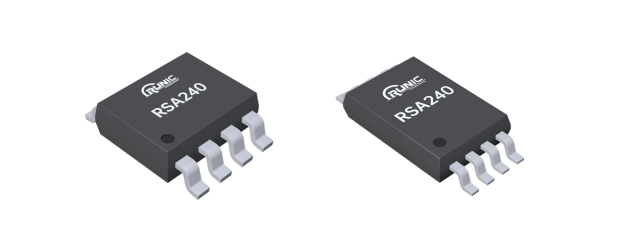

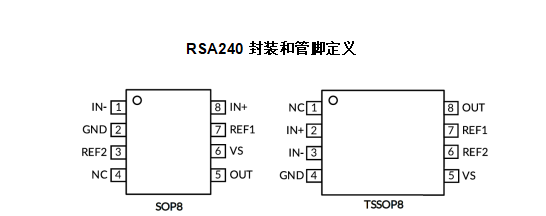

RSA240提供SOP8和TSSOP8標準封裝，歡迎各界工程師朋友索樣評測。




注：RSA4080無外部基準電壓輸入，RSA4081提供外部基準電壓輸入功能。
