芯品 ｜ 用於旋變驅動的RS8473-Q1運算放大器

2025-07-25
訪問量：405
來源：

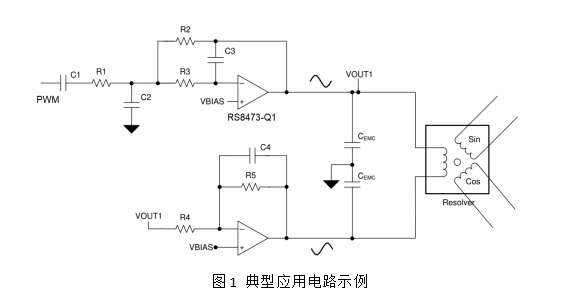

旋變驅動是一種用於(yu) 控製旋轉變壓器的控製技術，廣泛應用於(yu) 需要高可靠性和抗幹擾能力的運動控製係統中，比如伺服電機、永磁同步電機和無刷直流電機的高精度位置反饋、機器人關(guan) 節、數控機床和飛行器舵機的控製，以及電動汽車裏電機和變速箱角度的檢測等應用場景，以實現高精度測量電機轉子的位置和轉速。




RS8473-Q1運算放大器即是針對此應用而設計的，並集成了多種保護功能，采用BCD 工藝設計，其主要參數特性如下：
高驅動能力：峰值750mA/Channel；
高單位增益帶寬：18MHz；
高壓擺率：80V/μs
寬工作電壓，5~24V；
150°C過溫關(guan) 斷保護；
過流限製保護；
帶使能控製功能；
軌對軌輸入/輸出；
0.3μs高速建立時間；
0.09μs高速過飽和推出時間
電源紋波抑製比PSRR 102dB；
共模抑製比CMRR 83dB；
高開環增益140dB；
擴展工業(ye) 級工作溫度範圍-40°C~125°C。




RS8473-Q1對標ALM2403-Q1的參數設計，並基於(yu) 客戶的應用需求對相關(guan) 參數做了優(you) 化，同時采用車軌級的工藝和設計準則開發，AEC-Q100可靠性認證測試已經在順利進行中，以滿足新能源汽車電子應用的高可靠性品質要求。

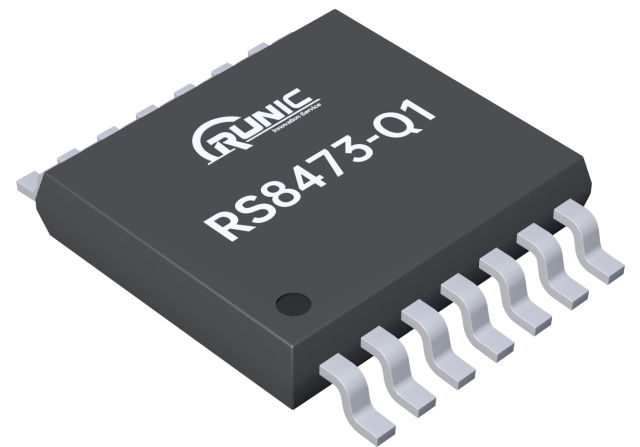

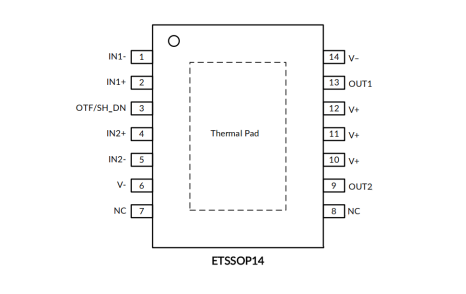

RS8473-Q1提供ETSSOP14封裝，封裝尺寸和管腳定義(yi) 都與(yu) 當前市場通用產(chan) 品兼容，歡迎各界工程師朋友索樣評測。
