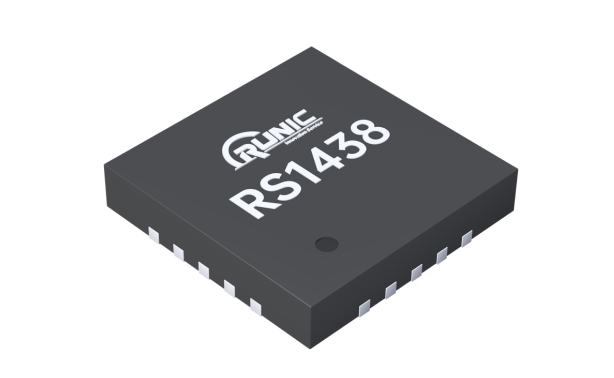

2025-12-19RS1438是一款16位的八通道AD轉換芯片，采用PulSAR架構設計，單端輸入或者偽(wei) 差分輸入(對GND)，最高支持250kSPS的轉換速率。
RS1438為(wei) 非同步采樣，內(nei) 部采用高速選擇開關(guan) 選通輸入通道，並內(nei) 置有2.5V/4.096V低溫漂基準源，工作電壓支持2.3V至5.5V，提供兼容SPI、Mircowire、QSPI和DSP的串行通信接口，在工業(ye) 現場數據采集、各種儀(yi) 器儀(yi) 表測量設備\分析設備上有著廣泛的應用。

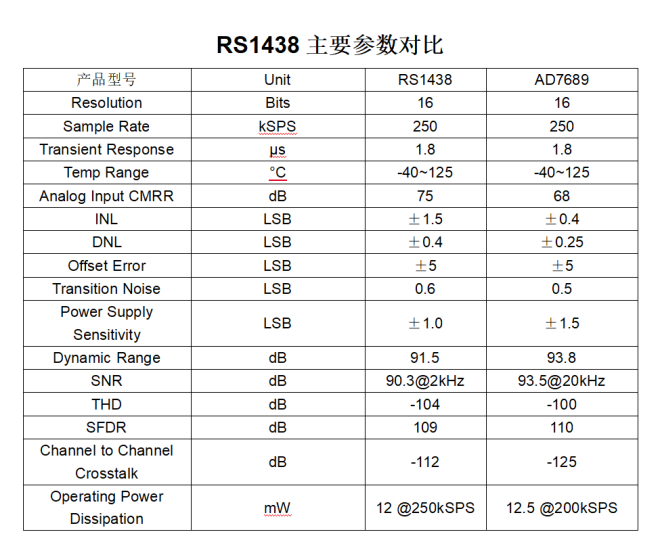

RS1438是在AD7689的參數基礎上，基於(yu) 現有工藝條件、盡可能實現相當的參數指標，並對部分參數做了優(you) 化，以使其能滿足更多的應用場景。其主要參數特性如下：
16位/無丟(diu) 碼
8通道輸入，可配置為(wei) 單端、差分(對GND)、偽(wei) 雙極輸入
轉換速率最高250kSPS
INL：±1.5LSB(Typ) / ±3LSB(Max)
DNL：±0.4LSB(Typ)
動態範圍91.5dB
模擬信號輸入範圍0V~VREF
支持多種基準源
內(nei) 置2.5V、4.096V基準源
外接緩衝(chong) (REFIN)電壓最高可以到4.096V
外接基準源電壓最高可以到VDD
集成溫度傳(chuan) 感器
通道序列器，可選單端濾波，繁忙指示
無流水延遲，SAR架構
單電源2.3V~5.5V工作電壓，邏輯接口支持1.8V~5.5V
兼容SPI、MICROWIRE、QSPI和DSP的串行接口
低功耗：3.5mW at 2.5V/200kSPS
14.6mW at 5V/250kSPS
擴展級工業(ye) 溫度範圍：-40°C ~ 125°C。

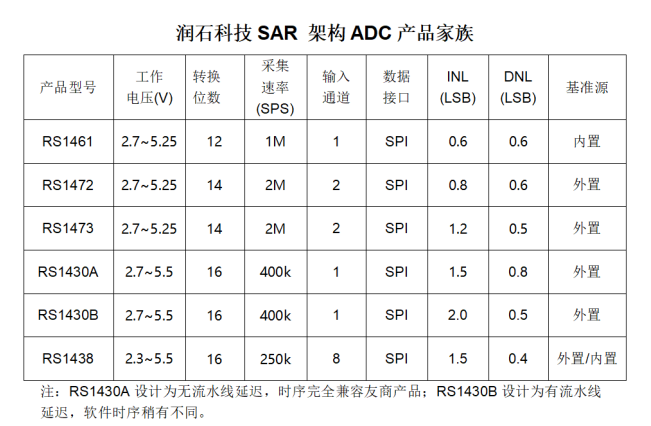

隨著RS1438係列ADC的推出，18luck新利在线娱乐官网SAR架構的ADC已量產(chan) 6顆，涵蓋了12bit、14bit和16bit，進一步豐(feng) 富了ADC產(chan) 品線，從(cong) 而為(wei) 用戶提供更為(wei) 全麵方便的選擇

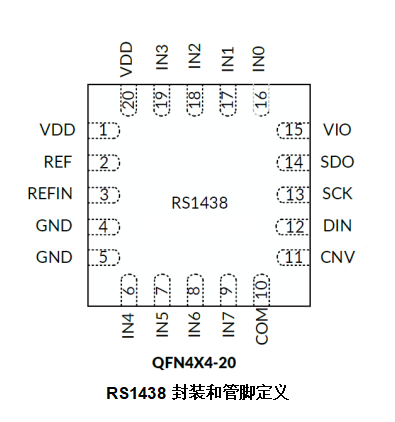

RS1438提供QFN4X4-20封裝，管腳定義(yi) 和軟件時序完全兼容AD7689，歡迎各界工程師朋友索樣品鑒評測。
