2020-05-12新冠肺炎疫情仍在全球蔓延，防疫物資與(yu) 醫療設備是防治病毒的關(guan) 鍵，其中紅外額溫槍因其便攜，檢測快速的特點，被廣泛應用在各個(ge) 領域。
今天來介紹下紅外額溫槍芯片的應用方案。

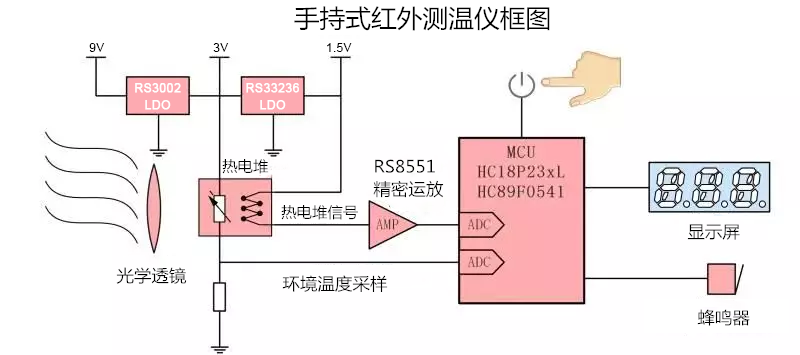

手持紅外額溫槍框圖中，以電池采用9V為(wei) 例，先通過一個(ge) 高壓LDO RS3002 把電池電壓轉為(wei) 3V，供整個(ge) 係統使用，包括為(wei) MCU，背光燈，運放 等器件供電，然後再用一個(ge) 低功耗LDO RS3236 從(cong) 3V 降為(wei) 1.5V，這樣做的目的是給熱電堆提供一個(ge) 參考電壓，讓整個(ge) 測量溫度範圍可以擴大。為(wei) 了在不同的環境溫度下能夠計算正確，MCU 還必須要讀取當前的環境溫度，實現方式是通過讀取熱電堆內(nei) 部的NTC 電阻與(yu) 固定100kΩ 電阻分壓的電壓點來計算的。
RS3002 的主要特點是：
◆ 寬輸入電壓範圍：2.5V~36V，適用於(yu) 常見的9V 電池輸入；
◆ 輸出電流持續：150mA；
◆ 超低靜態電流：2.5uA；
◆ 低壓差：10mV/mA；
◆ 超高PSRR：54dB@1KHz；
◆ 輸出電壓精度可選：1% 或者2.5%；
◆ 多種固定輸出電壓可選，有SOT-23，SOT-89-3，SOT-23-5 封裝可選。
RS3236 的主要特點是：
◆ 寬輸入電壓範圍：1.7V~7.5V，支持4 節幹電池輸入；
◆ 內(nei) 部最大輸出限流點：>500mA；
◆ 超低靜態電流：20uA；
◆ 超低壓差：1mV/mA；
◆ 高PSRR：70dB@1KHz；
◆ 輸出電壓精度可選：1% 或者2.5%；
◆ 多種固定輸出電壓可選，有SOT-23，SOT-89-3，SOT-23-5，UTDFN-1*1-4L 封裝可選。
由於(yu) 熱電堆的輸出電阻較高，因此運放部分的拓撲宜采用同相放大器，放大倍數大概需要100倍以上，需要預留低通濾波以降低輸出噪聲，為(wei) 了盡量提高溫度的分辨率，要求運放的1/f 噪聲小於(yu) 5uVpp，同時直流失調電壓小於(yu) 10uV，電路中的運放RS8551 是18luck新利在线娱乐官网推出的一款自穩零零漂運放，具有超低的失調電壓，非常適合用於(yu) DC 或者 低頻信號放大，其主要參數如下：
◆ 寬工作電壓範圍：2.5V~5.5V；
◆ 超低失調電壓：典型值 1uV，最大值5uV；
◆ 超低溫度漂移：典型值5nV/°C，最大值50nV/°C；
◆ 超低輸入偏置電流：50pA；
◆ 單位增益帶寬：4.5MHz；
◆ 靜態電流：640uA 每通道；
◆ 0.01Hz~10Hz 噪聲：0.75uVpp。
紅外額溫槍利用所有大於(yu) 零度的物體(ti) 都會(hui) 發射紅外線的特征，采用紅外線專(zhuan) 用探頭傳(chuan) 感器(senser)收集物體(ti) 發射的紅外線轉變為(wei) 微弱的uV~mV級電壓信號，再經過近百倍的電壓放大，進入高精度高分辨率AD轉換器，得出的數字信號經過單片機複雜的處理，得出實際的溫度，通過人機界麵進行表達：LCD顯示 或者 語音報數 或者 經過數據傳(chuan) 送到電腦進行集中處理。
