芯品｜ 12位低功耗數模轉換芯片RS1320

2025-01-20
訪問量：985
來源：

RS1320是一款低功耗的單通道12位數模轉換芯片，工作電壓支持2.7V至5.5V，支持SPI、QSPI、Microwire和DSP接口，可用於(yu) 實現數字信號控製輸出模擬電壓、還原模擬信號、或者提供可控製的參考電壓，在工業(ye) 現場數據采集、各種儀(yi) 器儀(yi) 表測量設備\分析設備上有著廣泛的應用。

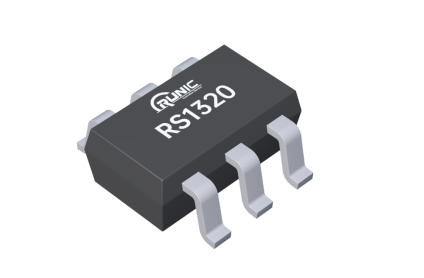

RS1320

RS1320基於(yu) 市場主流產(chan) 品並根據用戶的應用需求對主要參數做了優(you) 化，進一步降低了線性誤差、零碼誤差溫漂、增益誤差和增益誤差溫漂，並在兼顧低功耗的前提下優(you) 化提高轉換速率，縮短輸出電壓建立時間，以使其能滿足更多的應用場景。其主要參數特性如下：
保證輸出單調性；
內(nei) 置緩衝(chong) 器，軌對軌電壓輸出；
上電輸出零電壓；
低功耗：1.17mW(3.6V) / 2.94mW(5.5V)；
INL: -0.7LSB/+1.2LSB；
DNL: -0.1LSB/+0.2LSB；
零碼誤差 1.3mV；
滿量程誤差 -0.01%FS；
輸出電壓建立時間6μs @CL=500pF
支持SPI數據接口；
擴展級工業(ye) 溫度範圍：-40°C ~ 125°C。

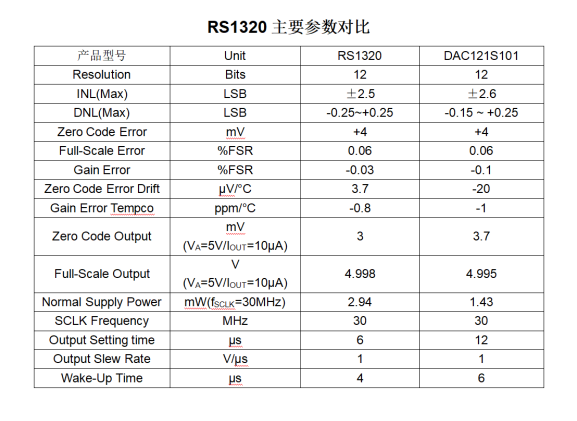

RS1320主要參數

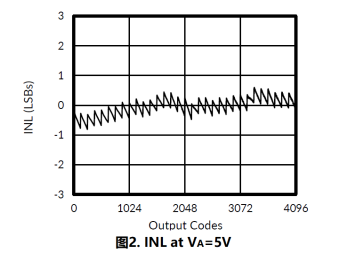

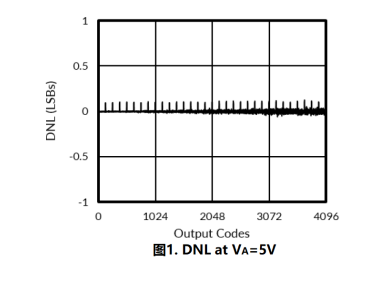

RS1320采用電阻串(Resistor String )架構設計，實現了優(you) 秀的交直流特性，部分參數曲線參考如下：






更詳細的數據和參數曲線請參考規格書(shu) 。

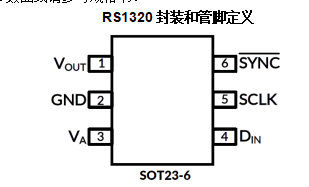

RS1320封裝和管腳定義(yi)


RS1320提供標準SOT23-6封裝，管腳定義(yi) 完全兼容DAC121S101，歡迎各界工程師朋友品鑒評測。
