芯品 ｜ 12位四通道低功耗數模轉換芯片

2025-03-07
訪問量：100
來源：

RS1324是一款低功耗的四通道12位數模轉換芯片，工作電壓支持2.7V至5.5V，支持SPI、QSPI、Microwire和DSP接口互聯，用於(yu) 實現數字信號控製輸出模擬電壓、還原模擬信號、或者提供可控製的參考電壓，在工業(ye) 現場數據采集、各種儀(yi) 器儀(yi) 表測量設備\分析設備上有著廣泛的應用。

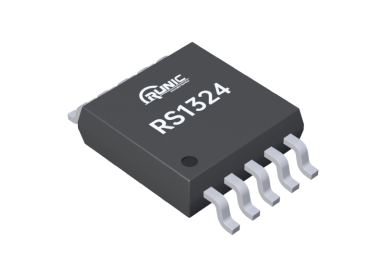

數模轉換芯片


RS1324基於(yu) 市場主流產(chan) 品並根據用戶的應用需求對主要參數做了優(you) 化，進一步降低了線性誤差、零碼輸出誤差、增益誤差和滿量程誤差，並在兼顧低功耗的前提下優(you) 化提高轉換速率，縮短輸出電壓建立時間，以使其能滿足更多的應用場景。其主要參數特性如下：
保證輸出單調性；
內(nei) 置緩衝(chong) 器，軌對軌電壓輸出；
上電輸出零電壓；
同步輸出；
低功耗：
工作模式：2.5mW(3.0V) / 6mW(5.0V)
低功耗模式：0.36μW(3.0V) / 1.46μW(5.0V)
INL: +1.3LSB/-0.5LSB；
DNL: +0.2LSB/-0.1LSB；
零碼誤差 1.8mV(Typ)；
滿量程誤差 0.03%FS；
輸出電壓建立時間3μs(Typ)；
支持SPI數據接口；
擴展級工業(ye) 溫度範圍：-40°C ~ 125°C。
RS1324采用電阻串(Resistor String )架構設計，參考DAC124S085的參數指標，在平衡工藝和實際應用要求的基礎上，實現了優(you) 秀的交直流特性。

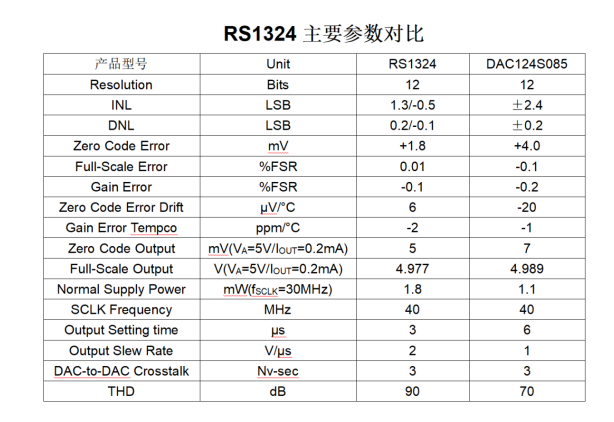

RS1324參數



部分參數曲線如下：
