2020-05-29智能水表由無線通訊模塊和基表組成，具有計量、運算、存儲(chu) 、診斷、無線遠傳(chuan) 等功能。其中主控MCU和無線模塊都需要LDO來供電，由於(yu) 水表通常采用4節幹電池供電，因此對內(nei) 部電源器件的功耗、體(ti) 積和成本有苛刻的要求。

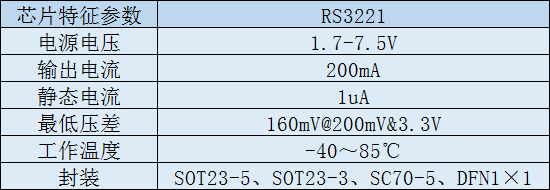

針對智能水表內(nei) 部電源設計的需求，推薦國產(chan) 18luck新利在线娱乐官网的低壓差線性穩壓器RS3221，采用CMOS半導體(ti) 工藝，輸入電壓為(wei) 1.7-7.5V，固定輸出電壓可選0.8V-5V，支持輸出電流200mA ，輸出電壓精度可選1%或2.5%，以下是RS3221典型電氣參數。
智能水表通常采用四節幹電池供電，電壓在6V左右，RS3221輸入電壓覆蓋1.7-7.5V，輸出電壓可以在0.8-5V之間進行多種選擇，完全滿足智能水表內(nei) 部模塊不同電壓的應用需求；一般智能水表使用壽命要求達到5年以上，需要盡可能延長電池壽命，因此對內(nei) 部器件功耗要求較高，RS3221具備超低的靜態工作電流1uA，可以提高電池利用率，延長產(chan) 品使用周期；該器件還具有多種小尺寸封裝，例如SOT23-3、SC70-5、DFN1x1，本身應用電路簡單，在智能水表內(nei) 部尺寸內(nei) 可以輕鬆完成電路設計，以下是RS3221的引腳示意圖和應用電路。

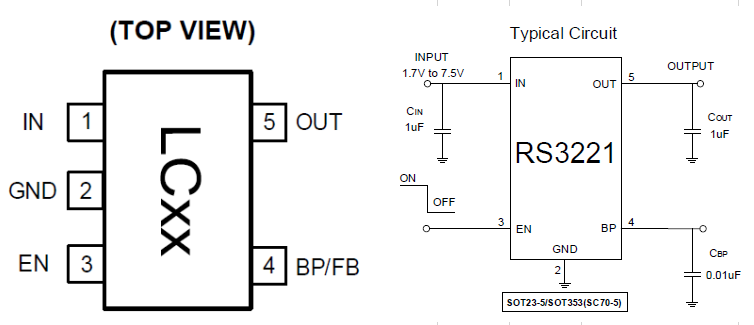

圖1 RS3221引腳和應用電路示意圖
從(cong) 上圖中可以看出RS3221在應用電路中隻需要三個(ge) 電容即可，電路簡單，可以簡化工程師設計工作量。
綜上所述，18luck新利在线娱乐官网的低壓差線性穩壓器RS3221，具有1.7-7.5V寬輸入電壓、1uA的超低靜態工作電流、小封裝和電路應用簡單的特性，同時成本更低，是智能水表等測量設備中電源設計的高性價(jia) 比解決(jue) 方案。
（文章來源：世強硬創電商）
