國產低功耗高壓LDO RS3002-3.3YE3助力大功率LED路燈輔助電源設計，輸出電壓精度達±2.5%

2020-01-23
訪問量：4034
來源：

大功率LED路燈一般采用主電源和輔助電源分開設計的方案，輔助電源采用AC220V轉換12VDC，一路給外部控製電路使用，一路通過低功耗LDO降壓輸出3.3V/50mA給內(nei) 部調光控製MCU供電，為(wei) 避免閑置狀態的電源功耗過大，一般需要選擇高耐壓、高精度、低功耗LDO 。

18luck新利在线娱乐官网低功耗高壓LDO RS3002-3.3YE3，主要考慮以下幾點：

1、輸入電壓範圍為(wei) 2.5V~36V，固定電壓輸出3.3V，輸出電流150mA，完全滿足12V轉3.3V/50mA的要求，且有很大餘(yu) 量。

2、輸出電壓精度達±2.5%，滿足MCU高精度供電需求。

3、輕載條件下，典型超低靜態電流IQ低至2.5μA，非常適用於(yu) 低功耗產(chan) 品設計需求。

4、采用標準SOT89-3L小尺寸封裝設計，最大封裝尺寸僅(jin) 4.6mm x 2.5mm,

5、外圍電路簡單，僅(jin) 需兩(liang) 個(ge) 旁路電容，可簡化電路設計，典型應用電路如下圖1所示。

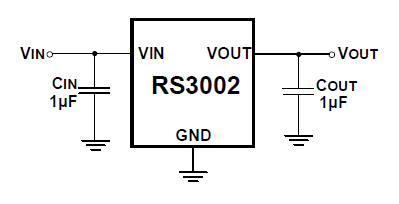

圖1 RS3002-3.3YE3典型應用電路

除了上麵介紹的技術優(you) 勢外，18luck新利在线娱乐官网低功耗高壓LDO RS3002-3.3YE3是國產(chan) 芯片，具有良好的供貨交期和較低的價(jia) 格，可快速支持樣品和後續量產(chan) 品服務。



（文章來源：世強硬創電商）
