國產提供四路數據線的潤石電平轉換芯片RS0104，兼容推挽輸出架構和開漏輸出架構

2020-07-07
訪問量：4052
來源：

電平轉換（Level Shift）與(yu) 電源係統中的電壓轉換是兩(liang) 種不同功能的芯片，電平轉換是針對信號線電平的，比如MCU的GPIO口為(wei) 3.3V的工作電壓，DSP的GPIO是1.8V，它們(men) 之間的通信就不能直接相連，需要做電平適配上的處理才能通信。

18luck新利在线娱乐官网（Runic）推出的RS0104電平轉換芯片提供四路數據線，主要用於(yu) SPI、I²S、總線接口、GPIO等通信接口，自動識別方向，兼容推挽輸出架構和開漏輸出架構，其主要特點如下：

· 無需數據方向控製

· 推挽架構支持24Mbps數據速率，開漏架構支持2Mbps數據速率

· A側(ce) 支持1.65V~5.5V，B側(ce) 支持2.3V~5.5V

· A、B側(ce) 電源互相隔離；無上電時序要求

· 支持-40℃~+85℃

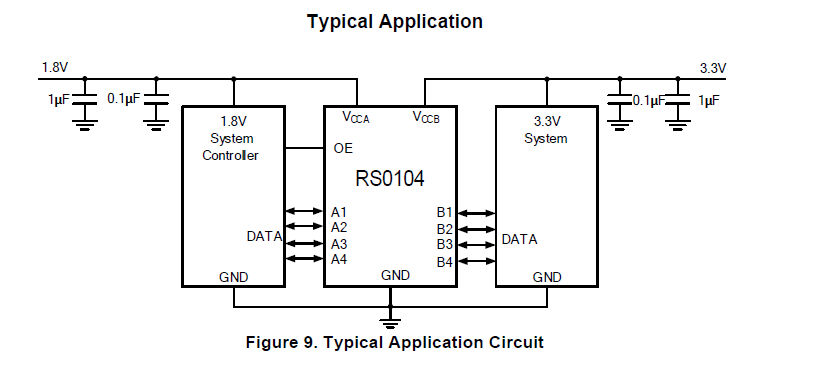

圖1 典型應用電路圖

需要注意VCCA的供電電壓不能大於(yu) VCCB，即A側(ce) 接到低電壓係統，B側(ce) 接到高電壓係統。



RS0104提供多種通用封裝，包括TSSOP、QFN3.5×3.5和QFN2×2等多種封裝，以滿足不同產(chan) 品係統的兼容設計需求。



圖2 封裝和管腳定義(yi)



（文章來源：世強硬創電商
