國產芯片四通道運放RS624用於空調電流檢測信號調理，0.7mV低輸入失調電壓

2020-07-20
訪問量：3979
來源：

在空調的風機設計中，驅動電路通常采用MOSFET來實現，為(wei) 了控製風機運行，最基本的要求就是獲取電機的電流信息，常規解決(jue) 方法是利用采樣電阻檢測電流信息，通過運放調理檢測電壓信號輸入到MCU進行控製。

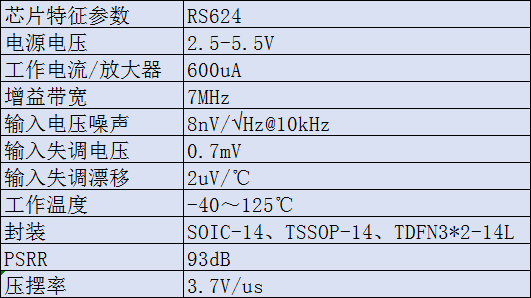

為(wei) 了不對電機電流產(chan) 生不利影響，檢測電阻值較小，在兩(liang) 端產(chan) 生成比例的小電壓，必須利用運算放大器放大此小電壓信號，輸入到ADC和MCU中就行控製，因此要求運放具有失調電壓小、溫漂低、增益高的特性。國產(chan) 18luck新利在线娱乐官网的精密運放RS624，采用COMS工藝設計，軌到軌輸入輸出，具有7MHz的高增益帶寬乘積和0.7mV的失調電壓，使用2.4-5.5V的單電源供電，以下是RS624四通道運放的典型電氣性能參數：


由於(yu) 電流檢測電阻值很小，兩(liang) 端電壓也隻有毫伏級，模擬前端運放由於(yu) 自身誤差會(hui) 不成比例地影響放大精度，因此需要選擇輸入失調電壓低的運算放大器，RS624輸入失調電壓0.7mV，降低係統誤差，提高測量精度；RS624具有7MHz的增益帶寬積，可以滿足分流電阻小信號的放大倍數要求；該運放的失調電壓漂移隻有2uV/ ˚C，電壓噪聲密度8nV/√Hz @10kHz，可以降低外界噪聲對信號的影響，提高係統分辨率和測量長期可靠性，以下是RS624典型封裝和引腳定義(yi) 。

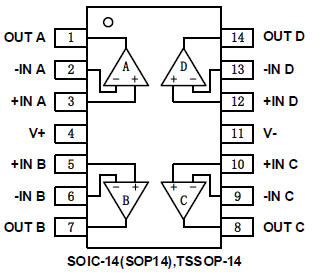

圖1 RS624典型封裝和引腳定義(yi)



綜上所述，潤石的四通道精密運放RS624具有低輸入失調電壓、低溫漂、高增益帶寬等性能方麵的優(you) 勢，同時成本更低，是空調等家電中電流檢測信號調理的高性價(jia) 比解決(jue) 方案。



（文章來源：世強硬創電商）
