國產芯片精密運放RS8538用於電子血壓計信號放大，失調電壓低至1uV，失調溫漂0.005uV˚C

2020-10-21
訪問量：3452
來源：

電子血壓計基本原理是利用壓力傳(chuan) 感器檢知血液流動的振動變化，輸出到MCU進行算法處理得出血壓值。但壓力傳(chuan) 感器輸出信號比較微弱，需要精密運放來調理。

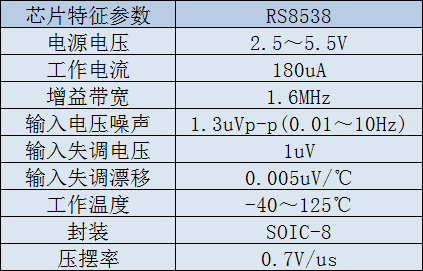

電子血壓計傳(chuan) 感器輸出信號非常微弱，因此前端信號放大是一個(ge) 非常大的挑戰，要求放大器的失調電壓和溫漂特性越小越好，由於(yu) 電子血壓計是電池供電，還需要放大器的功耗足夠低。針對電子血壓計傳(chuan) 感器輸出信號放大應用，推薦國產(chan) 18luck新利在线娱乐官网的精密運放RS8538，采用COMS工藝設計，軌到軌輸入輸出，具有1.6MHz的高增益帶寬乘積和低至1uV的失調電壓，使用低至+ 2.5V（±1.25V）至最高+ 5.5V（±2.75V）的單電源或雙電源供電，以下是RS8538精密運放的電氣性能參數和PIN腳示意圖：





電子血壓計一般采用壓阻式傳(chuan) 感器測量血液振動輸出微弱模擬信號，如果運放失調電壓大，會(hui) 掩蓋真實測量信號，RS8538失調電壓隻有1uV，可以最大降低運放本身對測量信號的幹擾，同時失調溫漂0.005uV/ ˚C，提高血壓測量精度和可靠性；電子血壓計采用電池供電，對係統功耗要求較高，RS8538工作電流180uA，低功耗運放可以延長設備使用壽命。

綜上所述，潤石的單通道高精度運放RS8538具有低失調電壓、低溫漂、低功耗等性能方麵的優(you) 勢，同時成本更低，是電子血壓計等醫療便攜式設備中傳(chuan) 感器輸出信號放大的高性價(jia) 比解決(jue) 方案。
