潤石低噪聲LDO RS3236用於工業流量計MCU電源，電源紋波抑製比PSRR高達70dB，靜態電流低至15µA

2020-11-04
訪問量：3043
來源：

工業(ye) 流量計主要用於(yu) 測量各種流體(ti) 的流量，內(nei) 部主控采用MCU設計，由於(yu) 工作環境比較惡劣，容易受到外界因素幹擾，需要抗幹擾能力強、低功耗的電源供電。

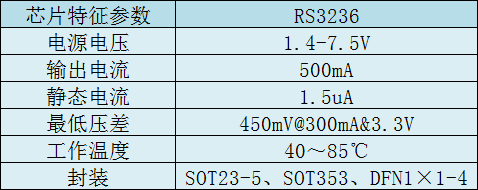

針對工業(ye) 流量計MCU電源設計，推薦國產(chan) 18luck新利在线娱乐官网的低噪聲LDO器件RS3236，采用CMOS半導體(ti) 工藝，輸入電壓為(wei) 1.7-7.5V，固定輸出電壓可選0.8V-5V，支持輸出電流500mA ，以下是RS3236典型電氣參數。


工業(ye) 流量計產(chan) 品中，有部分是采用電池供電，因此對內(nei) 部器件功耗要求較高，RS3236的靜態工作電流15uA，可以提高電池利用率，延長產(chan) 品使用周期；工業(ye) 流量計應用環境比較複雜，外界幹擾較多，RS3236具有高達70dB的PSRR電源紋波抑製比，可以減少電源紋波對MCU工作的影響，提高係統可靠性；該器件還具有多種小尺寸封裝，例如SOT23-3、SC353、DFN1x1，本身應用電路簡單，在工業(ye) 流量計產(chan) 品尺寸內(nei) 可以輕鬆完成電路設計，以下是RS3236的引腳示意圖和應用電路。

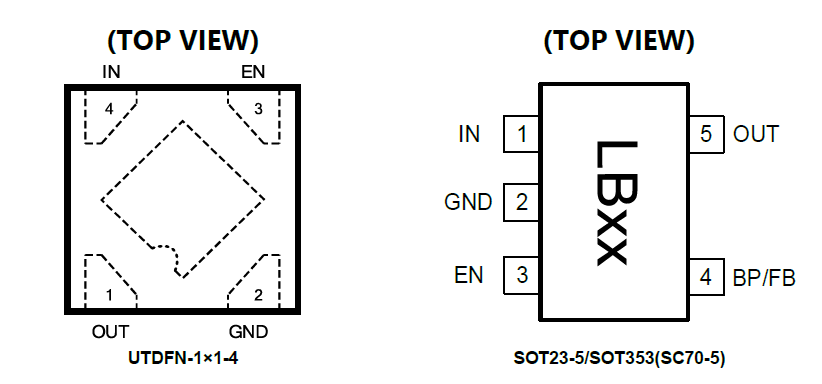

圖1 RS3236引腳示意圖

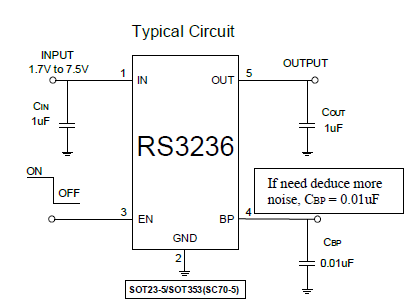

圖2 RS3236典型應用電路

從(cong) 上圖中可以看出RS3236在實際應用電路中隻需要三個(ge) 濾波電容即可，可以簡化工程師設計工作。

綜上所述，18luck新利在线娱乐官网的低功耗LDO RS3236具有高PSRR、低功耗、小尺寸等性能方麵的優(you) 勢，同時成本更低，是工業(ye) 流量計等儀(yi) 表主控MCU電源設計的高性價(jia) 比解決(jue) 方案。
