18luck新利在线娱乐官网低功耗LDO RS3221助力智能家居傳感器和主控MCU電源設計，封裝尺寸小、靜態電流低至1uA

2020-12-17
訪問量：2654
來源：

在智能家居產(chan) 品中，核心器件是多種傳(chuan) 感器和主控MCU，這些傳(chuan) 感器和MCU的供電，都需要穩定、低噪聲、高精度的電源電壓，同時還要求體(ti) 積和功耗很小。

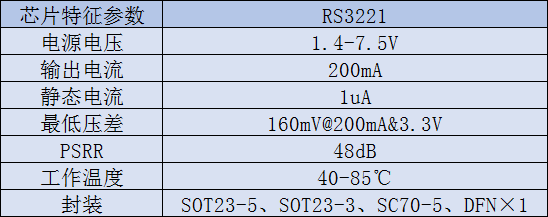

針對智能家居產(chan) 品內(nei) 部電源設計，推薦國產(chan) 18luck新利在线娱乐官网的低功耗LDO器件RS3221，采用CMOS半導體(ti) 工藝，輸入電壓為(wei) 1.7-7.5V，固定輸出電壓可選0.8V-5V，支持輸出電流200mA ，以下是RS3221典型電氣參數。


智能家居產(chan) 品中，有不少都是采用電池供電或USB供電，對內(nei) 部器件功耗要求較高，RS3221具備超低的工作電流1uA，可以提高電池利用率，延長產(chan) 品使用周期；RS3221采用8V CMOS工藝設計，其寬輸入電壓可以滿足USB VBUS接口或其他電源接口熱插拔時的浪湧電壓，符合USB和電源雙供電的需求；該器件還具有多種小尺寸封裝，例如SOT23-3、SC70-5、DFN1x1，本身應用電路簡單，隻需要濾波電容即可，在常規智能家居產(chan) 品尺寸內(nei) 可以輕鬆完成電路設計，以下是RS3221的引腳示意圖和應用電路。

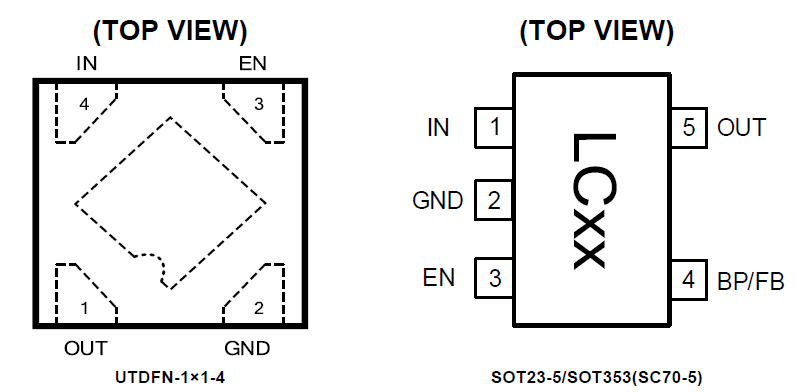

圖1 RS3221引腳示意圖

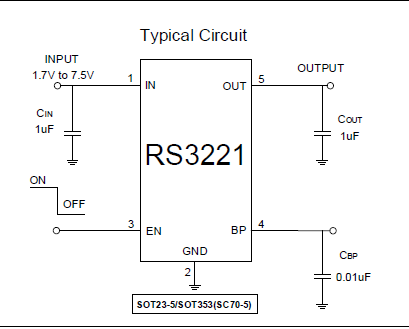

圖2 RS3221典型應用電路

綜上所述，18luck新利在线娱乐官网低功耗LDO RS3221具有1uA的靜態工作電流、1.4-7.5V寬輸入電壓範圍、小尺寸封裝的特性，適用智能家居傳(chuan) 感器和主控MCU的電源設計。
