2021-01-1418luck新利在线娱乐官网推出的RS62XP係列CMOS運算放大器可以低電壓工作以及軌至軌輸入和輸出，出色的速度/功耗比，並提供出色的帶寬（7MHz）和3.7V / us的壓擺率。該係列運算放大器的單位增益穩定，具有超低輸入偏置電流。RS621P、RS622P和RS624P運放具有超低的失調電壓，在環溫為(wei) 25°C、Vs = 5V且Vcm = Vs / 2的情況下，失調電壓可以保證不超過±0.5mV。
該器件非常適合傳(chuan) 感器接口、有源濾波器和便攜式應用。RS62X係列運算放大器在2.5V至5.5V的單電源或雙電源下的額定運行溫度範圍為(wei) -40°C至+125°C。
特性：
• 高增益帶寬：7MHz
• 軌至軌輸入和輸出
• Vos最大值為(wei) ±0.5mV
• 當Vs=5.5V時，輸入電壓範圍：-0.1V至+5.6V
• 電源範圍：+2.5V至+5.5V
• 替代RS621S/RS622S
• 最高額定溫度為(wei) +125°C
• 微型封裝：SOT23-5
應用範圍：
• 傳(chuan) 感器
• 光電二極管放大
• 有源濾波器
• 實驗設備
• 驅動A/D轉換器

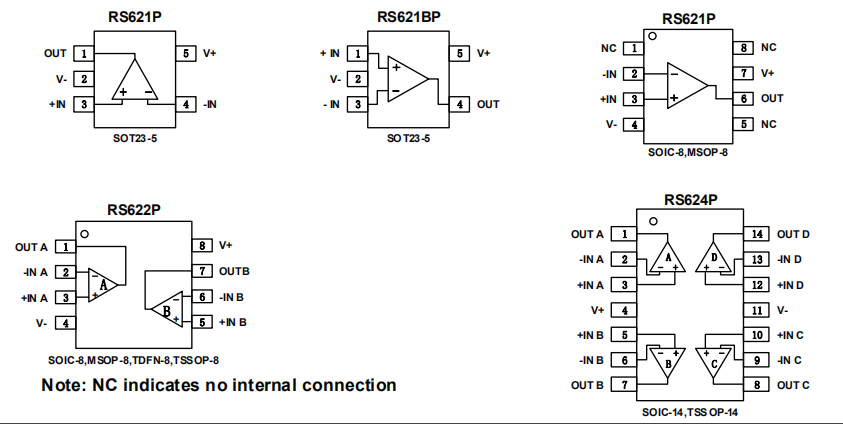

引腳配置：
應用筆記：
RS621P、RS622P，RS624P是高精度軌至軌的運算放大器，可以在2.5V至5.5V（±1.25V至±2.75V）的單電源電壓下正常運行工作。
當RS621P，RS622P，RS624P運放的供電電源電壓高於(yu) 7V（絕對值的最大值）很可能會(hui) 造成器件的永久損壞。軌至軌輸入和輸出擺幅大大增加了動態範圍，特別適用於(yu) 在低電源應用中。

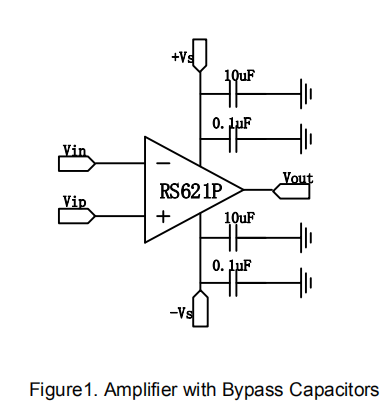

布局指南：
好的布局應用要求在電源引腳近旁放置一個(ge) 0.1uF電容器。應使用良好的印刷電路板(PCB) 布局規範，走線盡可能的簡短， 如果可能，請使用PCB接地平麵，並將表麵安裝元件放置在盡可能靠近器件引腳的位置。 在每個(ge) 電源引腳和接地端之間連接低ESR 0.1μF 陶瓷旁路電容器，放置位置盡量靠近器件。這些準則應適用於(yu) 整個(ge) 模擬電路，以提高性能並提供諸如降低EMI敏感性的好處。
