1.7-7.5V輸入電壓0.2A輸出電流的超低功耗低壓差線性穩壓芯片18luck新利在线娱乐官网國產芯片RS3221

2021-03-03
訪問量：2743
來源：

低壓差線性穩壓芯片（即LDO）在各種電子產(chan) 品上有著極為(wei) 廣泛的應用，市場需求量巨大。18luck客户端為(wei) 更好服務客戶、提供更為(wei) 完善的資源，推出了超低功耗的LDO RS3221。RS3221采用CMOS工藝設計，其主要特點如下：

●自身消耗電流低至1µA；

●提供高達200mA的輸出電流；

●低Dropout電壓，160mV@200mA&3.3V；

●提供更寬的輸入電壓範圍，1.7V~7.5V；

●提供0.8V/1.2V兩(liang) 種VFB電壓，覆蓋業(ye) 內(nei) 常見反饋基準電壓。

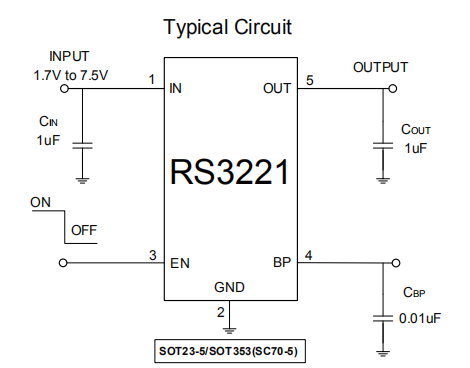

圖1

USB接口或者其他電源接口在熱插拔時會(hui) 產(chan) 生浪湧電壓（見圖2），這是電路設計時必須要解決(jue) 的麻煩問題，普通低壓CMOS工藝最高耐壓僅(jin) 為(wei) 6V，不做特別防浪湧設計下根本不足以承受熱插拔時浪湧電壓的衝(chong) 擊。

USB接口熱插拔浪湧波形：




注：黃色線為(wei) 浪湧電壓，紅色線為(wei) 浪湧電流。

18luck新利在线娱乐官网作為(wei) 半導體(ti) 行業(ye) 的後起之秀，深刻理解應用上的細節要求，RS3221特別采用8V CMOS工藝設計，其寬輸入電壓範圍既可以完美應對USB VBUS接口或其他電源接口熱插拔時的浪湧電壓，又能覆蓋多節幹電池、單節鋰錳電池和其他紐扣電池的最小放電電壓要求，從(cong) 而提供更佳的方案選擇。RS3221提供多種標準封裝，包括SOT23-3、SOT23-5、SC70-5、DFN1x1、SOT89-3等，並提供各種常用輸出電壓，亦接受定製特殊輸出電壓和封裝，歡迎各界工程師朋友評測和選型。
