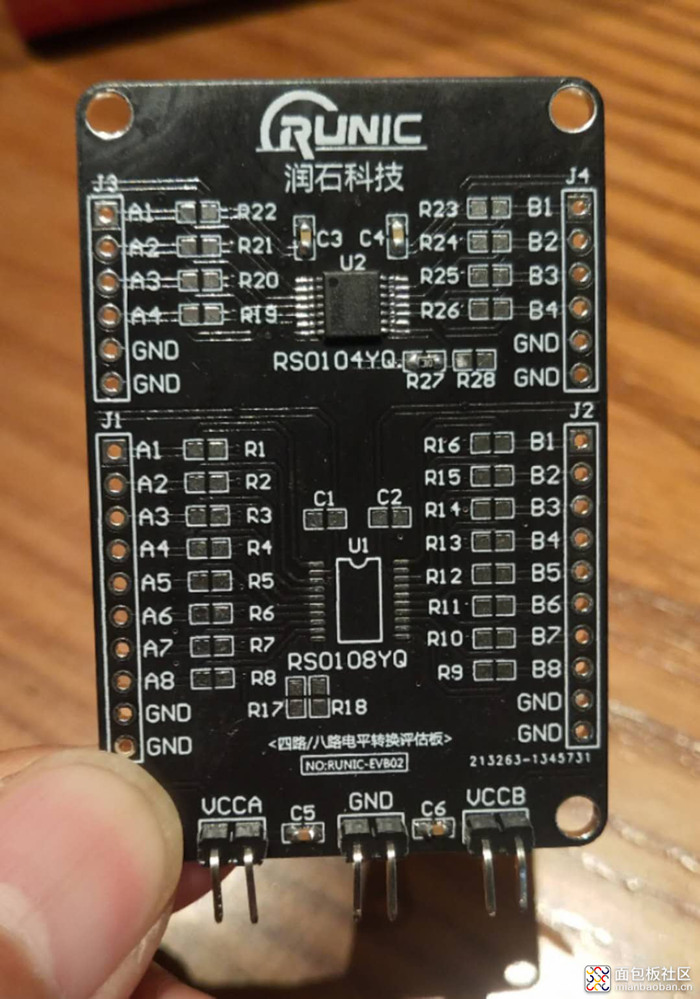

2021-04-07R0104/RS0108開發板，R0104YQ/RS0108YQ邏輯電平轉換4\8路公用一個(ge) 板子，相互獨立。
電平轉換（Level Shift）與(yu) 電源係統中的電壓轉換是兩(liang) 種不同功能的芯片，電平轉換是針對信號線電平的，比如MCU 的GPIO口為(wei) 3.3V的工作電壓，DSP的GPIO是1.8V，它們(men) 之間的通信就不能直接相連，需要做電平適配上的處理才能通信。再比如STM32是3.3V的，STC8是5V的，不能直接通訊需要電平轉換。
歸結一下電平轉換的方案：
1.阻抗變換（簡單）
通過電阻降壓
優(you) 點：結構簡單
缺點：電阻值難以把握，可能會(hui) 對器件造成損害，速速低，

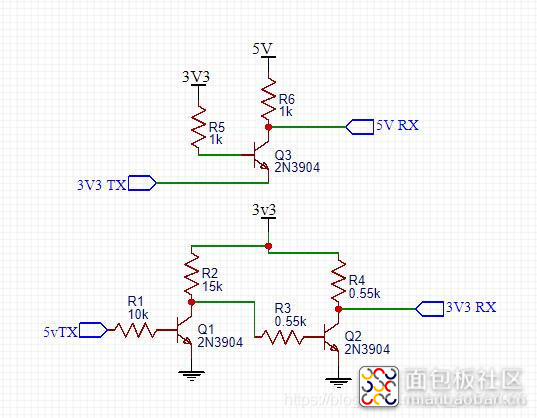

2.NPN三極管
通過NPN三極管
優(you) 點：低成本
缺點：速速低，電路複雜
3.通過電平轉接芯片實現：
RS0104電平轉換芯片提供四路數據線，主要用於(yu) UART、I2C、SMBus、GPIO等通信接口，自動識別方向，兼容推挽輸出架構和開漏輸出架構，其主要特點如下：
● 無需數據方向控製；
●推挽架構(Push-Pull）支持24Mbps數據速率，開漏架構(Open-Drain)支持2Mbps數據速率；
●A側(ce) 支持1.65V~5.5V，B側(ce) 支持2.3V~5.5V；
● A、B側(ce) 電源互相隔離；
● 無上電時序要求；
● 支持-40°C~+85°C。
需要注意VCCA的供電電壓不能大於(yu) VCCB，即A側(ce) 接到低電壓係統，B側(ce) 接到高電壓係統。

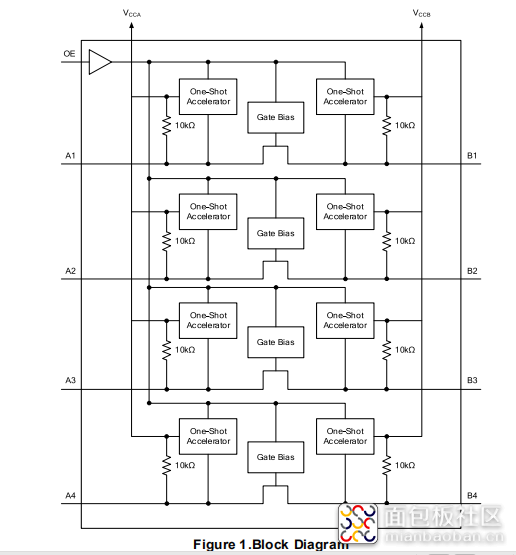

芯片內(nei) 部Functional Block Diagram
PIN DESCRIPTION
測試，STM32和5V單片機STC8，進行全雙通串口通訊，最高波特率921600下通信正常。
簡單介紹一下芯片廠家：
18luck客户端是一家專(zhuan) 注於(yu) 高性能、高品質模擬/混合信號集成電路研發和銷售的高科技半導體(ti) 企業(ye) 。
主要產(chan) 品包括精密運算放大器、高速運算放大器、通用運算放大器、低噪聲運算放大器、微功耗運算放大器、微功耗比較器、模擬開關(guan) 、電源管理、數據轉換器、電平轉換、電壓基準源等，廣泛用於(yu) 工業(ye) 控製、醫療設備、安防監控設備、儀(yi) 器儀(yi) 表、汽車電子、智能家居以及消費類電子等領域。
公司總部位於(yu) 江蘇省無錫市，紮根本土，服務全球。公司依托無錫市良好的集成電路產(chan) 業(ye) 環境，整合上下遊優(you) 勢資源，致力於(yu) 物聯傳(chuan) 感、醫療電子、工業(ye) 電子和消費類電子等的產(chan) 品研發設計，目前已完成多個(ge) 門類的芯片設計和開發。
公司在深圳設立銷售和技術服務中心，在北京、上海、天津、廣州、鄭州、杭州、台北等地均有駐地人員就近提供全方位的服務。通過幾年的耕耘，逐漸形成了較為(wei) 成熟的國內(nei) 外市場銷售體(ti) 係和健全完善的售前、售中、售後技術服務體(ti) 係，擁有多家國內(nei) 外行業(ye) 標杆企業(ye) 客戶。同時也建立了快速的反應機製，及時了解客戶需求、市場前景和行業(ye) 趨勢。
18luck新利在线娱乐官网始終堅持“自主創新，品質至上，團結協作，成就客戶”為(wei) 公司的核心價(jia) 值，不斷地推出具備更強競爭(zheng) 力和良好市場前景的模擬/混合信號芯片產(chan) 品，攜手客戶共同發展，共創輝煌，讓潤石芯跳動在電子產(chan) 品世界的每個(ge) 角落，矢誌成為(wei) 全球一流的模擬芯片公司！
