【邏輯電平轉換評估板】+開箱＋測評

2021-04-21
訪問量：2382
來源：

首先感謝主辦方提供本次邏輯電平轉換芯片測評的機會(hui) ，同時感謝麵包板各位工作人員的幫忙，接下來我會(hui) 進行開箱跟實測評測。

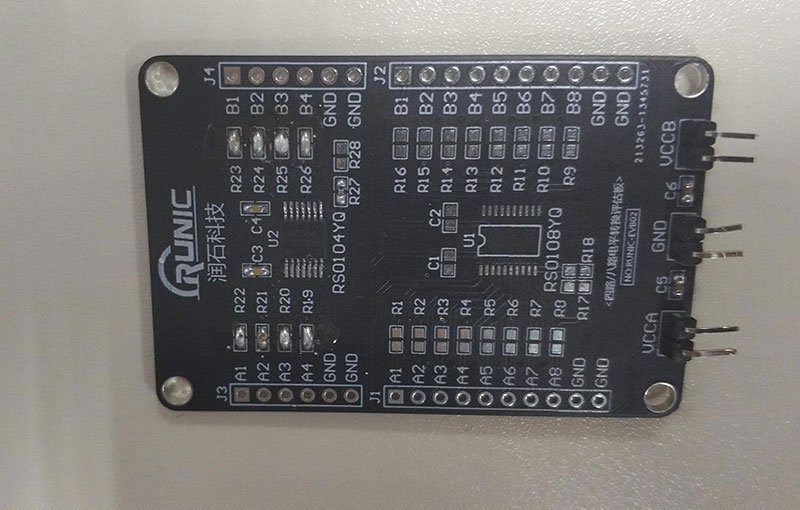

    1，首先開箱照片來一張




開箱結束哈，快遞盒跟包裝盒就不詳細拍照了，由於(yu) 圖片會(hui) 壓縮，主辦方提供的PCBA上有主控芯片RS0104，應該是四路電平轉換，不要問我怎麽(me) 知道的，因為(wei) 板上有寫(xie) ，而且有預留八路電平轉換的芯片位置，另外在C3-C6位置上焊接了四個(ge) 微法級別電容，在R27位置焊接一個(ge) 10K的電阻；

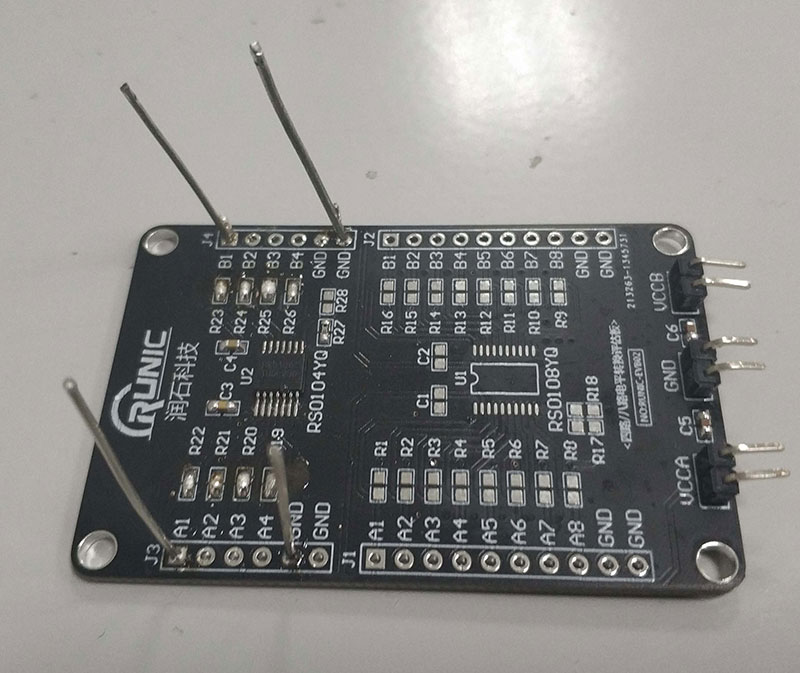

接下來進行實測部分，我是準備了示波器、直流電源、萬(wan) 用表工具，由於(yu) 手上沒有0歐姆的電阻，隻能用錫連接起來，連接起來後，A1-A4,B1-B4是通的，VCCA對應的，A1-A4，VCCB對應的B1-B4；



直流電源：




示波器：

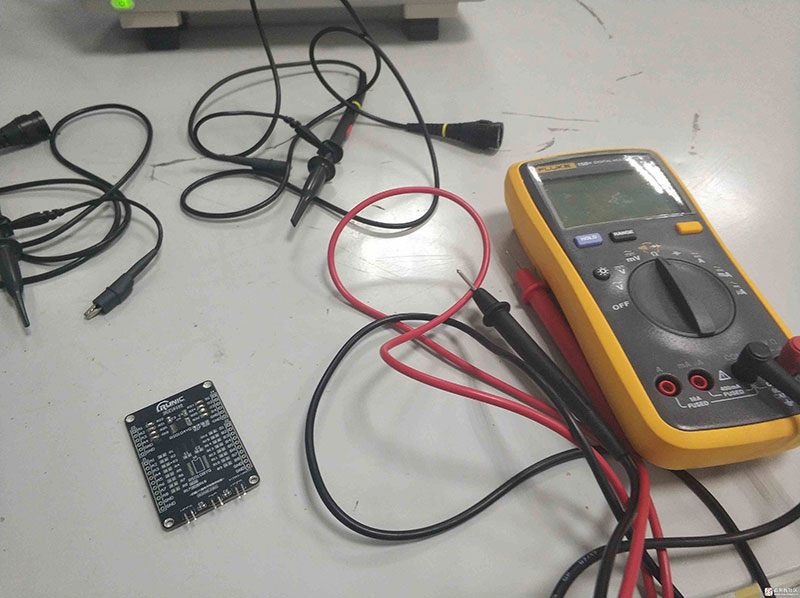

萬(wan) 用表：


開始測試咯，接線圖如下：

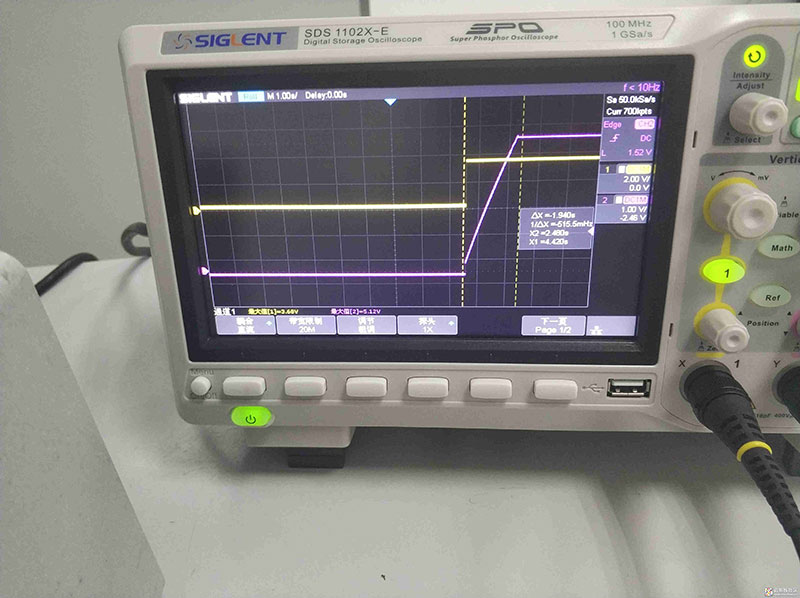

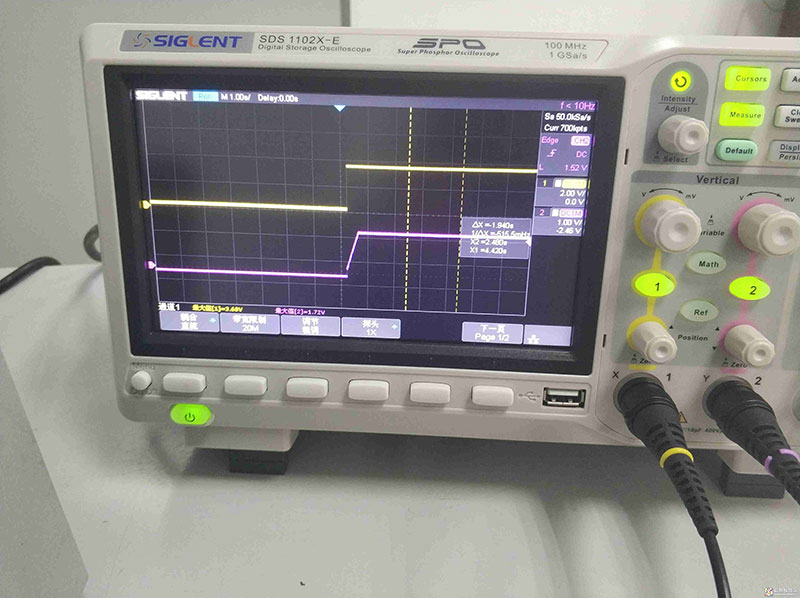

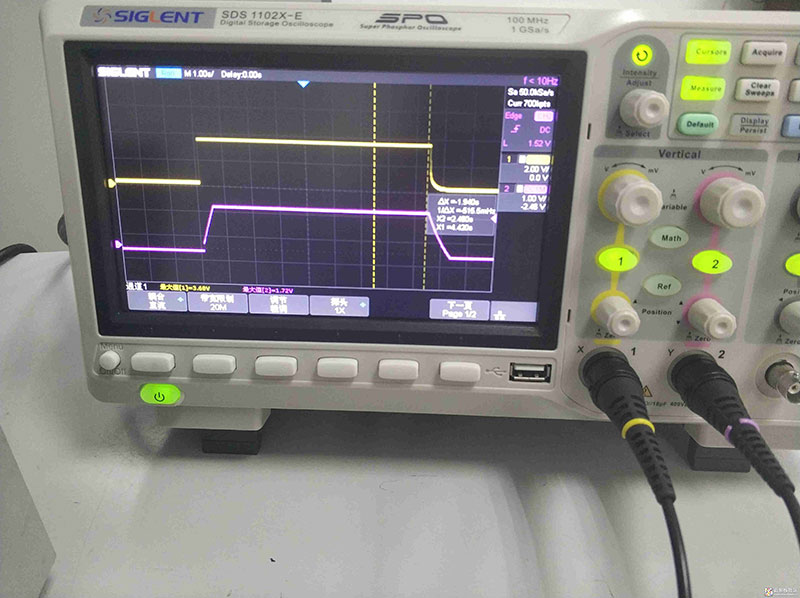

測試波形如下，由於(yu) 隻是測試輸入輸出特性，所以測試波形不是很多，為(wei) 了大家看的清楚，測試時是采用開關(guan) 機時測試；









上麵有幾張圖片，主要是看實測部分的波形，有測試兩(liang) 組電壓，一組1.65V&3.3V，跟5V&3.3V，波形僅(jin) 供參考哈。
    總結，開始拿到這個(ge) DEMO時，感覺無處下手，後麵想到我能做的隻能是簡單的測試輸入輸出特性，並看下板子的特性，總體(ti) 來看，板子的做工以及設計還是可以的，測評的內(nei) 容比較少，還請主辦方以及麵包板各位同仁多多包涵。
