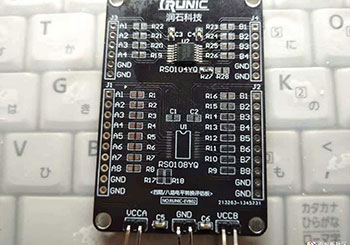

2021-05-19收到了18luck新利在线娱乐官网的電平轉換評估板，評估板分兩(liang) 部分：上半部分焊接了電平轉換芯片RS0104，可以同時進行4路信號的電平轉換，下麵部分應該是用來焊接RS0108的，是空板。
所謂點評轉換（Level Shift）指 通常當兩(liang) 個(ge) 設備之間需要通信，但它們(men) 的電壓規格不同時，它們(men) 就不能直接相連，此時就需要做Level Shift進行電平轉換。我們(men) 來看下RS0104的常用接線應用。
因為(wei) 左右兩(liang) 邊分別接了VCCA和VCCB，兩(liang) 邊不同的電壓係統不同的信號線之間的高低電平實現了雙向互通。來看下芯片引腳封裝。
除了8個(ge) io口，還有兩(liang) 個(ge) 空腳，VCCA、GND和VCCB，還有個(ge) OE腳，輸出啟用（活動高）。 將OE拉低以將所有輸出置於(yu) 3狀態模式。 參照VCCA。
應該說，各種電壓器件相互連接是比較普遍的情況，各種電平轉換電路也是一搜就一大堆，下麵羅列幾個(ge) 。

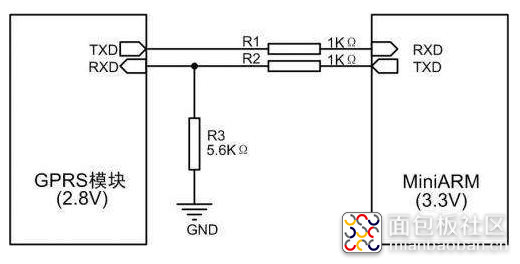

利用電阻分壓就能實現電平轉換兼容。比如：5V電平，經1.6k+3.3k電阻分壓，就是3.3V。
利用二極管鉗位作用，也能實現電平轉換。
利用三極管和MOS管是常用的電平轉換電路設計。
早期電腦上還有RS232串口的時候，這個(ge) 簡單的轉換電路常被使用。
那麽(me) ，18luck新利在线娱乐官网這個(ge) 專(zhuan) 門的電平轉換芯片有什麽(me) 強項呢？我們(men) 來看下數據手冊(ce) 的特征說明：
●無方向控製·
●數據速率24Mbps（推空）2Mbps（開放排水）·
●1.65V到5.5V在A端口和2.3V到5.5V在B端口(VCCA≤VCCB)·
●VCC隔離：如果兩(liang) 個(ge) VCC都在GND，兩(liang) 個(ge) 端口都處於(yu) 高阻抗狀態·
●不需要電源順序：VCCA或VCCB都可以被放大第一。
●IFF：支持部分功率模式操作·
●擴展溫度：-40°C到85°C
VCCA≤VCCB的原則，最高支持5.5V器件，應該是更穩定，頻率響應更可靠，後麵將利用示波器檢測其表現。目前有四個(ge) 型號，分別支持1路、2路、4路、8路同時電平轉換。
作者:lyyinhe_xi
來源：麵包版社區
