18luck新利在线娱乐官网電壓比較器RS8901用於雙電池供電燃氣控製器電源切換，靜態電流低至400nA

2021-06-23
訪問量：2842
來源：

在傳(chuan) 統的雙電池供電燃氣控製器電源管理方案中，主電源和備用電源分別通過兩(liang) 個(ge) LDO，降壓後分別經過二極管之後並聯進入二級LDO轉換電壓到3.3V給係統供電，由於(yu) 無法預知主電源和備用電源的耗電情況，導致電池利用效率較低。

新方案中增加電壓比較器來檢測主電源與(yu) 備用電源的電壓，控製供電路徑切換電路來實現優(you) 先使用主電源供電，隻有在主電源供電電壓低於(yu) 設定的閾值的時候才將備用電源接入給用電係統供電，可以提高電池效率和延長備用電池的使用時間。針對燃氣控製器電壓檢測應用，推薦國產(chan) 18luck新利在线娱乐官网的

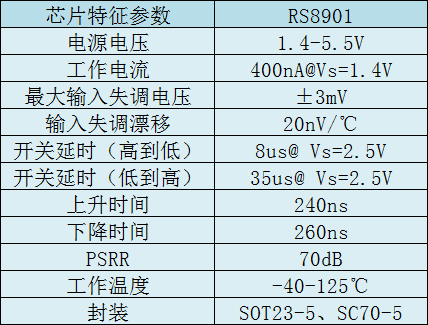

RS8901，該器件可支持軌到軌輸入和輸出，工作電壓1.4-5.5V，工作電流低至400nA ，以下是RS8901典型電氣參數。


燃氣控製器采用電池供電，對內(nei) 部器件功耗要求較高，在新方案中增加電壓比較器，同樣會(hui) 增加係統功耗，RS8901具備超低的工作電流400nA，但利用電壓比較器來切換主電源和備用電源，可以提高電池利用率，最終相對於(yu) 電壓比較器增加的功耗，可以延長整機使用壽命；該器件還具有SC70小尺寸封裝，電路應用簡單，在現有燃氣控製器結構尺寸內(nei) 可以輕鬆完成電路設計，以下是RS8901的引腳示意圖。

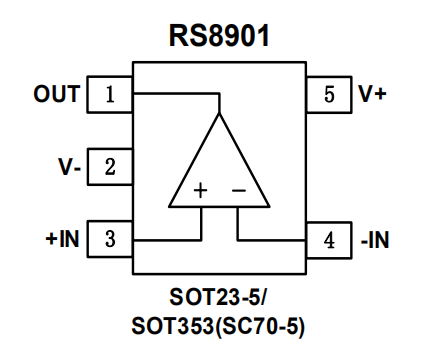

圖1 RS8901引腳示意圖

綜上所述，18luck新利在线娱乐官网微功耗電壓比較器RS8901具有400nA的超低工作電流、±3mV的最大輸入失調電壓、小尺寸封裝的特性，適用雙電池供電燃氣控製器電源切換應用。
