18luck新利在线娱乐官网480-Mbps高速USB2.0 1：2多路複用器多路解複用器開關RS2228，工作電壓範圍1.8V~5.5V

2021-07-21
訪問量：2748
來源：

RS2228是18luck新利在线娱乐官网推出的一款高速、低功耗雙刀雙擲（DPDT），具有單點啟動功能，它的設計工作電壓範圍從(cong) 1.8V到5.5V。有一個(ge) 總線開關(guan) 使能引腳/OE，可以使信號路徑處於(yu) 高阻抗狀態，這允許用戶在總線不使用時隔離它，減少電流消耗。RS2228是一款高帶寬交換機，專(zhuan) 門用於(yu) 在手持設備和消費者應用程序中切換高速USB2.0信號（480-Mbps），如手機、數碼相機和帶有集線器或有限USB I/Os控製器的筆記本電腦。

多路複用器/多路解複用器開關(guan) RS2228采用QFN-1.4x1.8-10L和MSOP-10封裝。它的工作環境溫度範圍為(wei) -40°C至+85°C

特性：

●3dB帶寬：550MHz

●工作電壓範圍：+1.8V至+5.5V

●導通阻抗，6Ω（典型值）

●快速切換時間：

         Ton 20ns

         Toff 15ns

●采用先斷後合設計

●低功耗（最大值為(wei) 1uA）

●軌到軌輸入輸出操作

●擴展工業(ye) 溫度範圍：-40°C到+85°C

●小尺寸封裝：QFN-1.4x1.8-10L，MSOP-10

應用：

●USB1.0,1.1和2.0路由信號

●MP3和其他個(ge) 人媒體(ti) 播放器

●便攜式儀(yi) 器

●USB開關(guan)

●數碼相機

●機頂盒

●手機

●掌上電腦

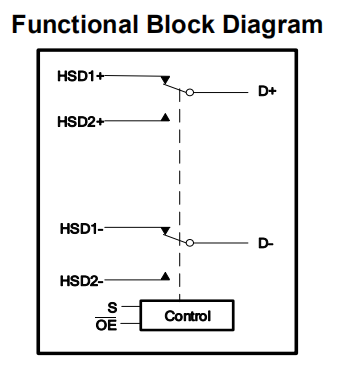

應用框圖：

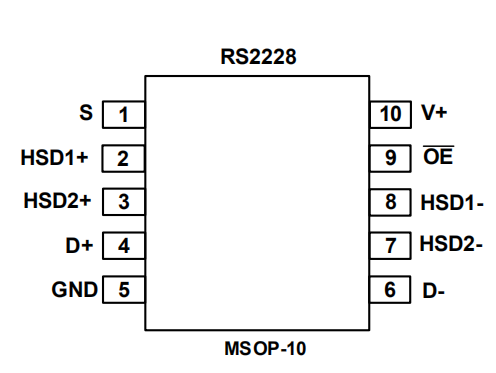

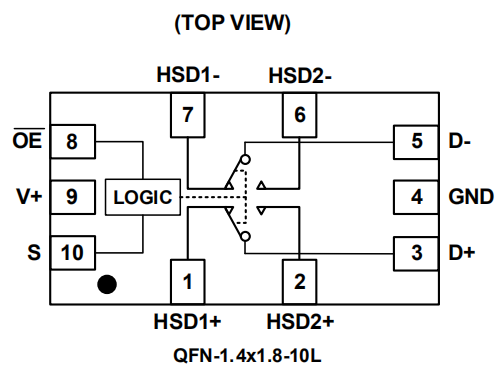

封裝引腳圖：
