可替換LMV832MMXNOPB的國產運算放大器潤石RS522XM，0.26mA更低靜態電流、低功耗更出色

2021-08-18
訪問量：2064
來源：

  在FTU產(chan) 品設計中，不少廠商會(hui) 選擇TI的 LMV832MMX/NOPB做信號采樣放大，但隨著非美係和國產(chan) 化需求增多，急需顆國產(chan) 兼容物料替換。本文從(cong) 電性能參數書(shu) 、封裝等方麵說明潤石CMOS

可兼容替換LMV832MMX/NOPB。電性能參數對比見圖1：

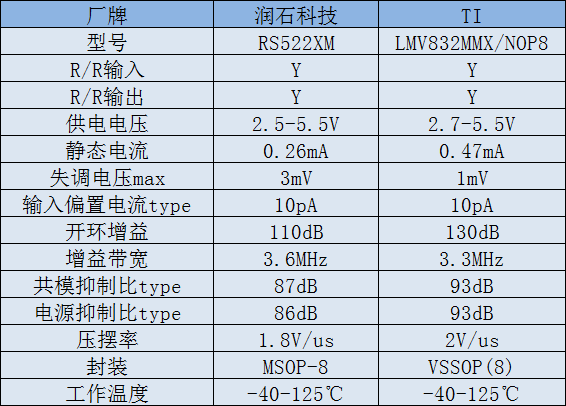

圖1：RS522XM與(yu) LMV832MMX/NOPB電性能參數對比

通過以上參數對比，可知：

1、 在供電電壓和靜態電流方麵，潤石RS522XM 有更寬輸入電壓2.5~5.5V，更低的靜態電流0.26mA，低功耗性能更出色；

2、 在輸入失調電壓和偏置電流方麵，兩(liang) 者都可提供基本一致的低Vos電壓和IB電流，保證數據采樣高精度；

3、在電源抑製比、共摸抑製比、電源抑製比、開環增益和壓擺率方麵，RS522XM與(yu) LMV832MMX/NOPB參數也相差不大，可有效抑製差模輸入中共摸幹擾信號和減少噪聲幹擾，保證快速、穩定的數據傳(chuan) 輸能力；

4、在工作溫度方麵，兩(liang) 者都可達到-40~125℃，有效保證芯片可靠性。

RS522XM封裝為(wei) MSOP-8，LMV832MMX/NOPB為(wei) VSSOP8，兩(liang) 種封裝尺寸和pin腳定義(yi) 完全相同，可直接兼容替換。封裝pin腳定義(yi) 對比見圖2：

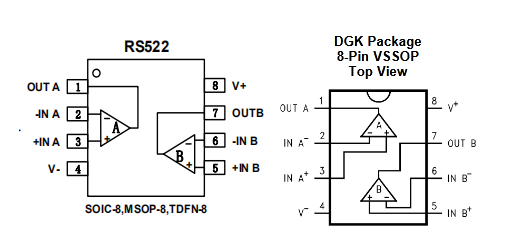

圖2：RS522XM與(yu) LMV832MMX/NOPB封裝pin腳定義(yi) 對比
