模擬芯片整體(ti) 上分為(wei) 信號鏈和電源兩(liang) 大塊,每一塊又會(hui) 細分很多門類係列,18luck新利在线娱乐官网作為(wei) 專(zhuan) 注做模擬芯片的公司,立足於(yu) 信號鏈產(chan) 品,同時也會(hui) 以電源類芯片為(wei) 輔助,以提供全方位的服務。
TWS耳機如此巨大的市場,潤石也在積極布局並做相關(guan) IP的儲(chu) 備,比如超低功耗的LDO、鋰電池充電管理、過壓保護、升壓DC-DC以及集成方案等,都會(hui) 陸續發布。
TWS真無線立體(ti) 聲耳機由充電盒,左耳機和右耳機組成。將耳機放置在充電盒的座子上,充電和和耳機之間就能夠實現自動識別和充電。為(wei) 了提高耳機與(yu) 充電盒的識別匹配效率,目前的趨勢是把充電口和通訊口複用,而無須再通過藍牙通訊方式來識別。 充電盒在對耳機充電時,其充電電流一般為(wei) 100mA左右,通訊線的頻率最高也不會(hui) 超過1MHz。
18luck新利在线娱乐官网的模擬開關(guan) 產(chan) 品
,RS2323是一個(ge) 雙路單刀雙擲模擬開關(guan) ,可以用來處理模擬和數字信號,具有很高的開關(guan) 切換速度(50ns)及低導通阻抗(0.6歐)。這樣可以很快的實現TWS耳機和充電盒上充電端口和通訊端口的切換,並且損耗很小。輸入供電電壓範圍比較寬,從(cong) 1.8V到5.5V,電流消耗隻有1uA。使得模擬開關(guan) 自身的功耗很低。采用軌到軌方式,支持TTL/CMOS兩(liang) 種電平。

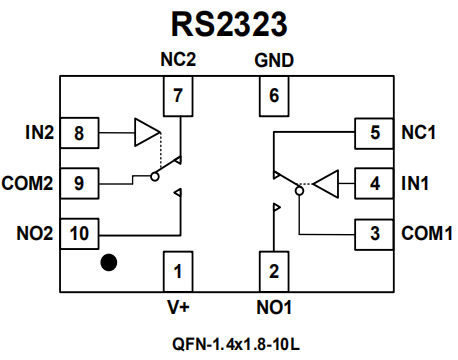

RS2323兩(liang) 個(ge) 通道完全獨立,通過IN1,IN2引腳來切換。NC,NO引腳分別為(wei) 常開常閉端口,COM口為(wei) 公共端口,最大連續電流,可以承受±500mA,峰值電流高達±800mA。RS2323模擬開關(guan) 采用UTDFN 10封裝尺寸隻有1.4mm x 1.8mm,工業(ye) 級溫度範圍-40到125°C,可以滿足TWS耳機對小體(ti) 積、長期工作穩定可靠的要求。下圖一是RS2323模擬開關(guan) 的封裝及引腳定義(yi) 圖。
