2021-11-25電平轉換（Level Shift）與(yu) 電源係統中的電壓轉換是兩(liang) 種不同功能的芯片，電平轉換是針對信號線電平的，比如MCU 的GPIO口為(wei) 3.3V的工作電壓，DSP的GPIO是1.8V，它們(men) 之間的通信就不能直接相連，需要做電平適配上的處理才能通信。
18luck新利在线娱乐官网電平轉換係列芯片包括單路的RS0101、雙路的RS0102、四路的RS0104和8路的RS0108，可以用於(yu) I2C、UART、SPI、I2S、總線接口、GPIO等通信接口，自動識別方向，兼容推挽輸出架構和開漏輸出架構，其主要特點如下：
● 無需數據方向控製；
● 推挽架構支持24Mbps數據速率，開漏架構支持2Mbps數據速率；
● A側(ce) 支持1.65V~5.5V，B側(ce) 支持2.3V~5.5V；
● A、B側(ce) 電源互相隔離；
● 無上電時序要求；
● 支持-40°C~+85°C。

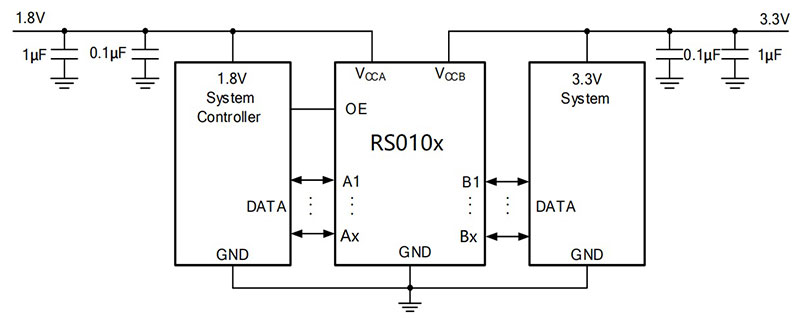

圖1 典型應用電路圖
需要注意VCCA的供電電壓不能大於(yu) VCCB，即A側(ce) 接到低電壓係統，B側(ce) 接到高電壓係統。
RS0101提供SOT23-6、SC70-6和DFN封裝，RS0102提供SOT23-8、VSSOP、DFN等多種封裝，RS0104提供TSSOP、QFN3.5x3.5和QFN 2x2等多種封裝，RS0108提供TSSOP和QFN3x3封裝，以滿足不同產(chan) 品係統的兼容設計需求。

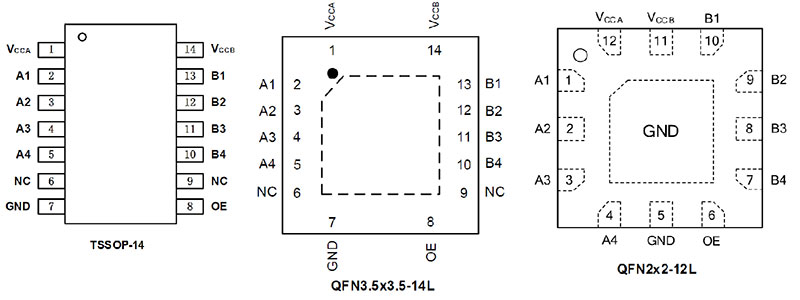

圖2 RS0104的封裝和管腳定義(yi)
18luck新利在线娱乐官网RS010X係列電頻轉換在由國際電子商情主辦的2021年中國IC領袖峰會(hui) 暨2021年“中國IC設計成就獎”評選中，一舉(ju) 斬獲“2021中國IC設計成就獎之年度最佳放大器/數據轉換器”獎項。
