【知識點】運算放大器計算公式

2021-11-28
訪問量：6639
來源：

運算放大器是一個(ge) 內(nei) 含多級放大電路的電子集成電路，其輸入級是差分放大電路，具有高輸入電阻和抑製零點漂移能力；中間級主要進行電壓放大，具有高電壓放大倍數，一般由共射極放大電路構成；輸出極與(yu) 負載相連，具有帶載能力強、低輸出電阻特點。運算放大器的應用非常廣泛。

運算放大器有兩(liang) 個(ge) 輸入端 a（反相輸入端），b（同相輸入端）和一個(ge) 輸出端 o。也分別被稱為(wei) 倒向輸入端非倒向輸入端和輸出端。當電壓 U- 加在 a 端和公共端（公共端是電壓為(wei) 零的點，它相當於(yu) 電路中的參考結點。）之間，且其實際方向從(cong) a 端高於(yu) 公共端時，輸出電壓 U 實際方向則自公共端指向 o 端，即兩(liang) 者的方向正好相反。當輸入電壓 U+加在 b 端和公共端之間，U 與(yu) U+兩(liang) 者的實際方向相對公共端恰好相同。為(wei) 了區別起見，a 端和 b 端分別用"-"和"+"號標出，但不要將它們(men) 誤認為(wei) 電壓參考方向的正負極性。

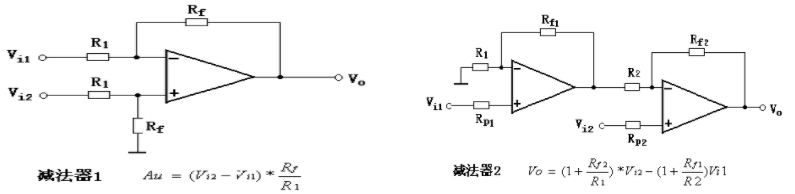

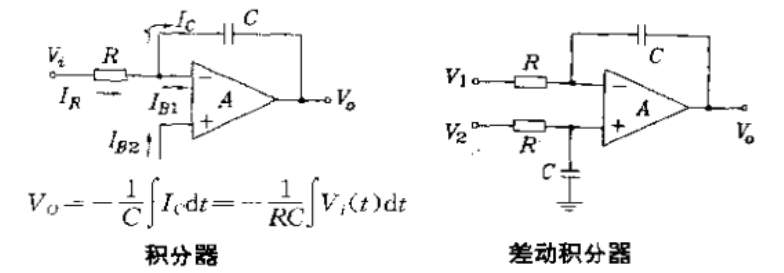

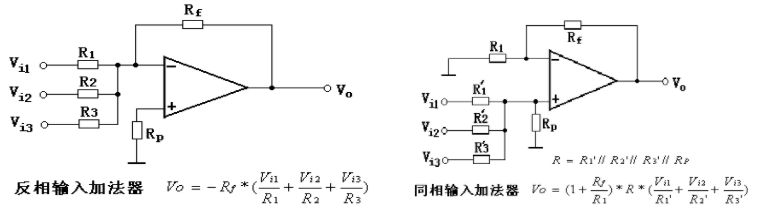

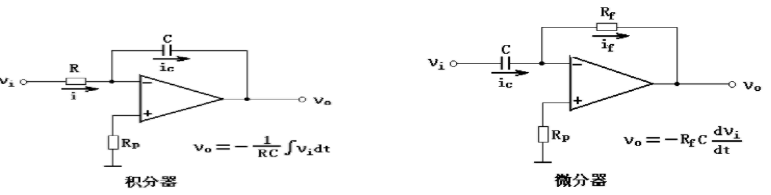

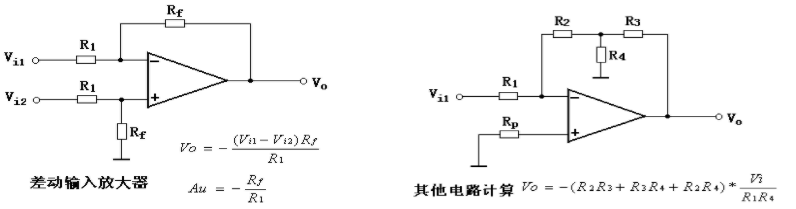

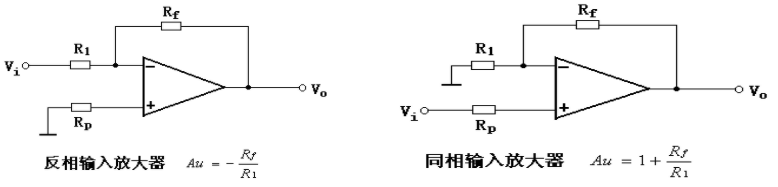

以下為(wei) 您列舉(ju) 了常用的運算放大器電路圖及基本公式：
