2021-12-06模擬開關(guan) 就是開關(guan) 晶體(ti) 管，它在控製信號下開關(guan) ，因為(wei) 起開關(guan) 作用，實際是晶體(ti) 管所以稱模擬開關(guan) 。
早期的模擬開關(guan) 大多工作於(yu) ±20V的電源電壓，導通電阻為(wei) 幾百Ω，主要用於(yu) 模擬信號與(yu) 數字控製的接口，近幾年，集成模擬開關(guan) 的性能有了很大的提高，它們(men) 可工作在非常低的電源電壓，具有較低的導通電阻、微型封裝尺寸和極佳的開關(guan) 特性。可廣泛用於(yu) 測試設備、通訊產(chan) 品、PBX/PABX設備以及多媒體(ti) 係統等。低導通電阻和低工作電壓的模擬開關(guan) 是機械式繼電器的理想替代品。模擬開關(guan) 的使用方法比較簡單，但在具體(ti) 應用中應根據實際用途做合理的選擇。
模擬開關(guan) 電路
一個(ge) 理想的模擬開關(guan) 在接通時電阻應為(wei) 零，使通過它的模擬信號不產(chan) 生任何損失；在斷開時電阻應為(wei) 無窮大，以期完全阻止模擬信號通過，不產(chan) 生任何泄漏。開關(guan) 的啟閉動作應在瞬間完成，並具有任意需要的轉換速度。這種特性應與(yu) 模擬信號的幅度、頻率、傳(chuan) 送方向以及環境溫度無關(guan) ，足以保證在各種環境下轉換各類模擬信號。實際的模擬開關(guan) 應盡量在性能上接近理想開關(guan) 的特性。
模擬開關(guan) 由晶體(ti) 二極管、晶體(ti) 管和場效應晶體(ti) 管構成。它常依所用的電子器件而分類。

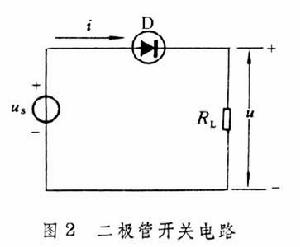

二極管模擬開關(guan) 在圖2中用二極管D作為(wei) 開關(guan) 元件。當控製電壓us具有可使二極管D導通的正值時，通過D的電流i在電阻RL兩(liang) 端產(chan) 生電壓u,這相當於(yu) 開關(guan) 接通。當us為(wei) 負值時二極管D截止,i和u均為(wei) 零,相當於(yu) 開關(guan) 斷開。圖3是一個(ge) 實用的二極管模擬開關(guan) 電路。當控製電壓uC為(wei) 某一正值時，二極管D1、D2導通,D3、D4截止，相當於(yu) 開關(guan) 接通；模擬信號從(cong) A端傳(chuan) 送到B端，或者反方向傳(chuan) 送。但由於(yu) D1、D2導通時電阻不為(wei) 零，信號通過時會(hui) 產(chan) 生電壓損失。當uC為(wei) 負值時,D1、D2截止，D3、D4導通，相當於(yu) 開關(guan) 斷開,模擬信號不能通過開關(guan) 。但 D1、D2截止時電阻不是無窮大，因而會(hui) 產(chan) 生信號電流泄漏。
