2021-12-10在嵌入式係統開發過程中，經常需要使用調試器下載和調試程序，對於(yu) Arm Cortex M架構的MCU產(chan) 品來說，最好的調試器無疑是Jlink係列的產(chan) 品了，但是其產(chan) 品功能雖然豐(feng) 富，價(jia) 格都很高，不是個(ge) 人開發人員能接受的，好在其推出了Jink mini，價(jia) 格親(qin) 民，隻有100多人民幣，功能也夠用。但是由於(yu) 成本原因，Jlink mini並沒有集成信號隔離芯片，也就是理論上隻支持和Jlink芯片電壓相同的3.3V係統。那麽(me) 如果想要調試一個(ge) 電壓為(wei) 5V的MCU係統，就有燒毀的風險。於(yu) 是就想到了自行增加電平轉換電路進行5V係統開發調試的想法，正好本站正在組織潤石開發板免費申請活動，於(yu) 是果斷參與(yu) 。邏輯電平轉換評估板RS0104YQ Demo使用的主芯片是18luck新利在线娱乐官网推出的4路電平轉換芯片RS0104，自動識別數據方向，兼容開漏架構和推挽架構，應該能夠滿足我的需求。
在收到快遞後，進行拆包，本以為(wei) 是焊接好的板子，結果首先掉出了兩(liang) 顆芯片，正是RS0104。

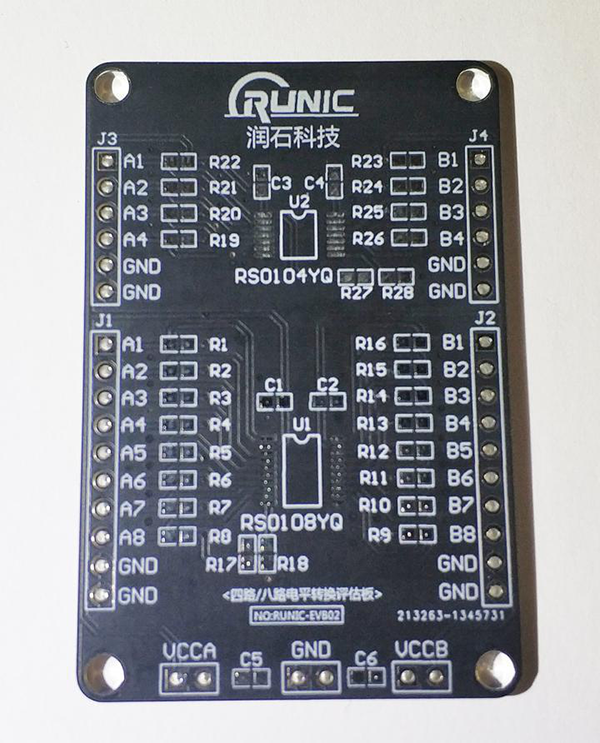

除了芯片，就是Demo的PCB板了。從(cong) 板子可以看出，PCB板是支持四路和8路兩(liang) 種芯片的。

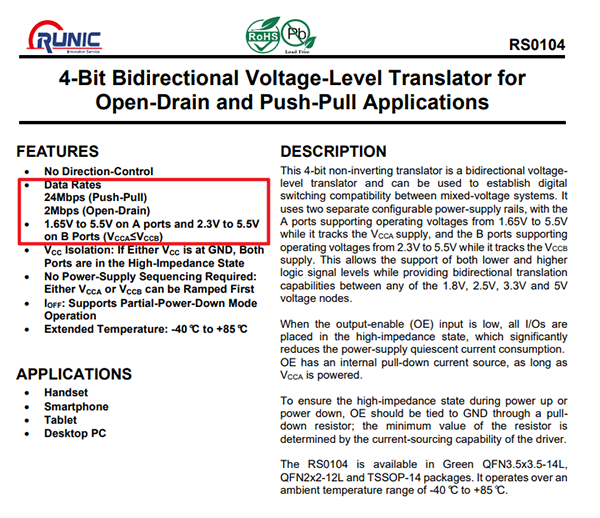

然後查看手冊(ce) ，速率和電壓都是能滿足我的需求的。

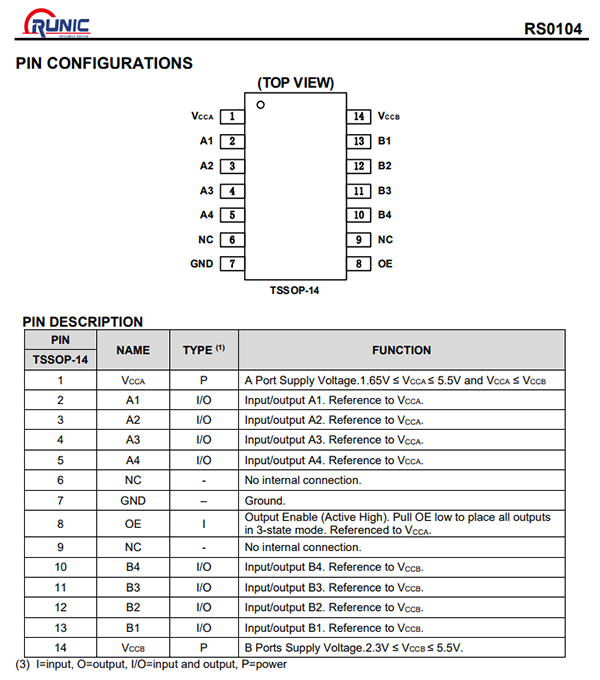

看一下手冊(ce) 的封裝信息。

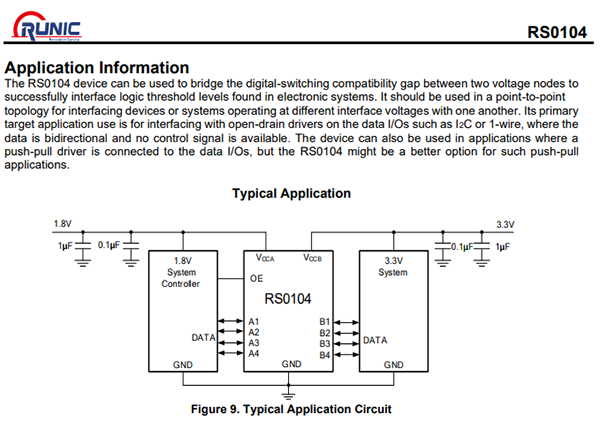

手冊(ce) 中頁給出了典型應用的電路

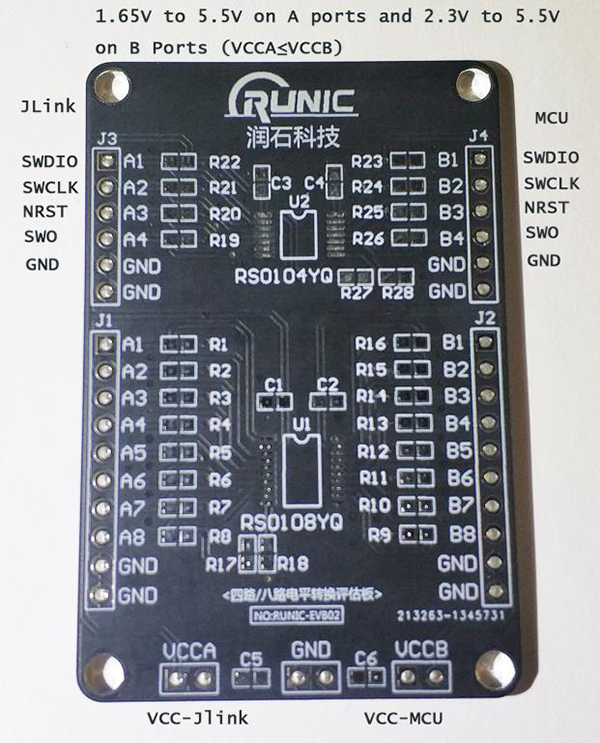

根據開發板和芯片信息，對電路進行簡單設計，A口部分連接Jlink，四顆信號線外界GND和VCC，這裏VCC為(wei) 3.3V。B口部分連接MCU，VCC為(wei) 5V。

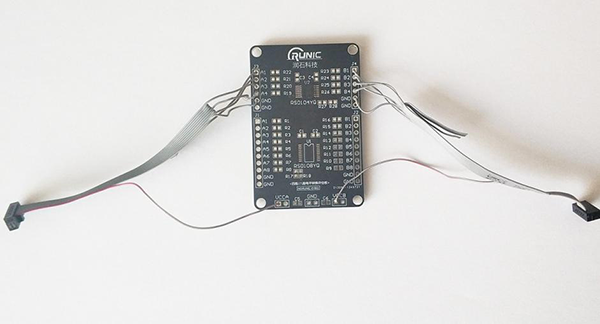

焊接芯片和接線。

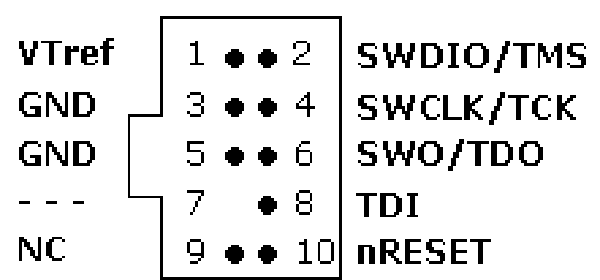

Jlink mini的SWD接口是沒有VCC的。

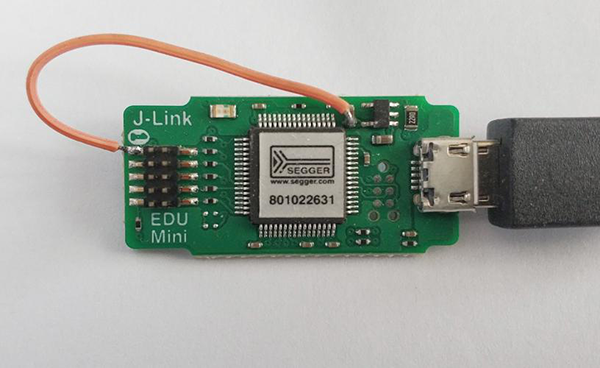

這裏隻能通過飛線連接一個(ge) 3.3V到SWD接口上，目的是為(wei) RS0104提供A邊電源。

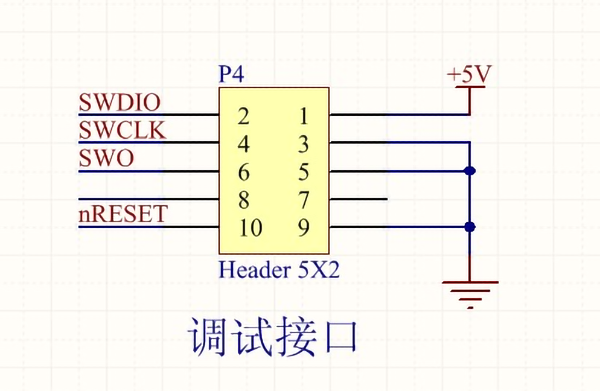

在開發板上的SWD接口上提供了5V，來為(wei) RS0104的B邊提供電源。

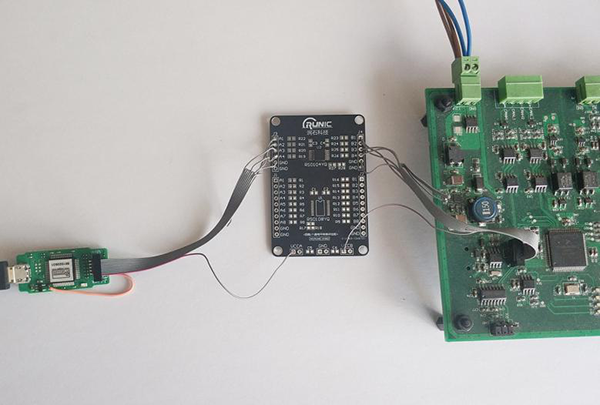

連接Jlink、RS0104 Demo板、MCU開發板。

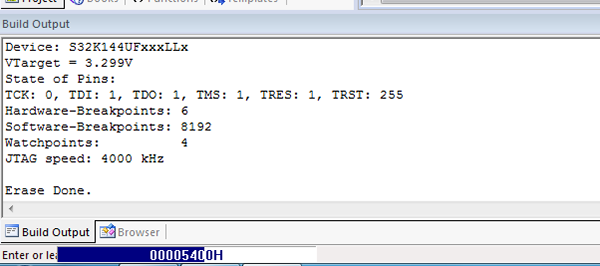

在Keil中下載程序成功。

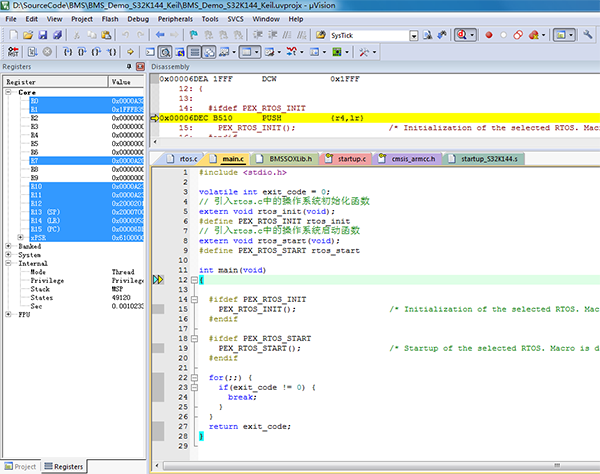

在Keil中進入調試狀態

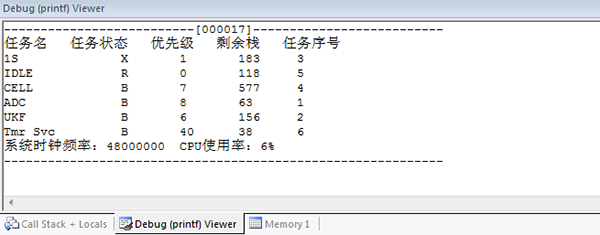

SWO輸出調試信息成功。至此，jlink增加信號隔離芯片的改造完成。
總結：
在單片機開發過程中，調試器使用是非常普遍的，然而大多數中低端產(chan) 品，因為(wei) 成本考慮，並沒有提供多電平支持，通常是調試器為(wei) 3.3V係統，支持目標板也是3.3V係統，對於(yu) 5V係統並不友好。通過添加一個(ge) 18luck新利在线娱乐官网的RS0104芯片，便可以使得調試器同時支持3.3V和5V係統了，成本增加也隻有2塊多錢，所以總的來看，該芯片的性價(jia) 比還是很高的。
