高速放大器測試需要足夠多的數學知識來正確使用巴倫

2021-12-13
訪問量:2996
來源:

摘要
   在大多數實驗室環境中,信號發生器、頻譜分析儀(yi) 等設備是單端儀(yi) 器,用於(yu) 測量高速差分放大器驅動器和轉換器的失真。因此,測量放大器驅動器的偶數階失真(例如二次諧波失真HD2,甚至階偶數階交調失真或IMD2)需要額外的器件,如巴倫(lun) 和衰減器等,作為(wei) 整體(ti) 測試設置的一部分,以將單端測試儀(yi) 器連接到放大器驅動器的差分輸入和輸出。本文通過不匹配信號的數學知識揭示了相位不平衡的重要性,並說明了相位不平衡如何導致偶數階產(chan) 物的增加(即變得更糟糕!)。本文還將展示了幾種不同高性能巴倫(lun) 和衰減器的權衡如何影響被測放大器的性能指標(即HD2和IMD2)。
數學背景 = 耶!
    測試具有差分輸入的高速器件(如模數轉換器、放大器、混頻器、巴倫(lun) 等)時,幅度和相位不平衡是需要理解的重要指標。
    當模擬信號鏈設計使用500 MHz及以上的頻率時,必須非常小心,因為(wei) 所有器件(無論有源還是無源)在頻率範圍內(nei) 都有某種固有不平衡。500 MHz並不是一個(ge) 奇妙的頻率點,隻是基於(yu) 經驗,這是大多數器件開始偏離相位平衡的地方。根據器件不同,此頻率可能比這低得多或高得多。
我們(men) 來仔細看看下麵的簡單數學模型:







1.具有兩(liang) 個(ge) 信號輸入的數學模型。

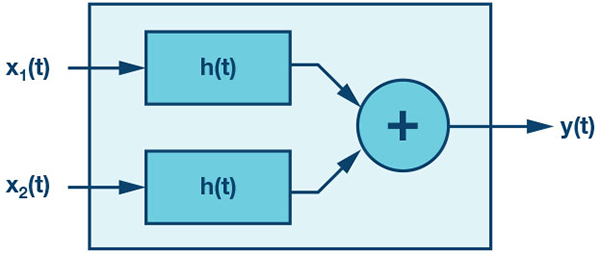

    考慮ADC、放大器、巴倫(lun) 等或任何將信號從(cong) 單端轉換為(wei) 差分(或反之)的器件的輸入x(t)。信號對x1(t)和x2(t)是正弦信號,因此差分輸入信號具有如下形式:




    如果不是這樣,就因為(wei) 這些器件的不平衡,ADC的偶數階失真測試結果在工作頻率範圍內(nei) 可能會(hui) 發生顯著變化。

ADC或任何有源器件可以簡單地建模為(wei) 對稱三階傳(chuan) 遞函數:




那麽(me) :




理想情況下沒有不平衡,上述簡單係統的傳(chuan) 遞函數可以建模如下:

    x1(t)和x2(t)完全平衡時,這些信號具有相同幅度(k1= k2= k),並且恰好180°相差(φ = 0°)。







對冪運用三角恒等式並收集頻率等信息,我們(men) 得到:




    這是差分電路的常見結果:理想信號的偶次諧波抵消,而奇次諧波沒有抵消。

    現在假設兩(liang) 個(ge) 輸入信號的幅度不平衡,但沒有相位不平衡。這種情況下k1 ≠ k2,φ = 0。




    把公式7代入公式3,並再次運用冪的三角恒等式。




    我們(men) 看到公式8中,二次諧波與(yu) 幅度k1和k2的平方之差成正比,簡單來說即:




    現在,假設兩(liang) 個(ge) 輸入信號之間相位不平衡,沒有幅度不平衡。那麽(me) ,k1 = k2,φ ≠ 0。

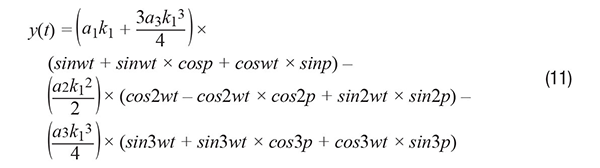

    把公式10代入公式3並簡化——試試看,您能行的!




    從(cong) 公式11可知,二次諧波幅值與(yu) 幅度k的平方成正比。




    如果回過頭比較公式9和公式12,並且假設三角恒等式運用正確,那麽(me) 可以得出如下結論:二次諧波受相位不平衡影響比受幅度不平衡影響更嚴(yan) 重。原因如下:對於(yu) 相位不平衡,二次諧波與(yu) k1的平方成正比;再看公式12,對於(yu) 幅度不平衡,二次諧波與(yu) k1和k2的平方差成正比,或看公式9。由於(yu) k1和k2大致相等,因此這種差異通常很小,特別是如果將其與(yu) 平方數進行比較!

測試高速放大器

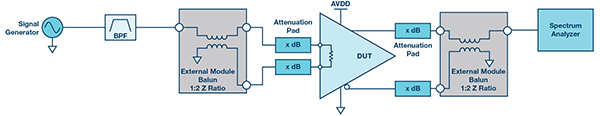

    既然我們(men) 清除了障礙,接下來看一個(ge) 使用案例,如圖2所示。這是一幅框圖,顯示了差分放大器實驗中常用的HD2失真測試設置。



2.高速放大器HD2測試設置

    乍一看相當簡單,但魔鬼隱藏在細節中。圖3顯示了一組HD2測試結果,其係使用本框圖中的所有器件、差分放大器、巴倫(lun) 、衰減器等得到的。這些測試證明:僅(jin) 僅(jin) 用不同方式翻轉巴倫(lun) 方向所導致的細微相位不匹配,便能在HD2掃頻中產(chan) 生不同結果。此設置中有兩(liang) 個(ge) 巴倫(lun) ,因此通過顛倒設置一側(ce) 或兩(liang) 側(ce) 的連接可以創建四種可能的場景。結果如圖3所示。

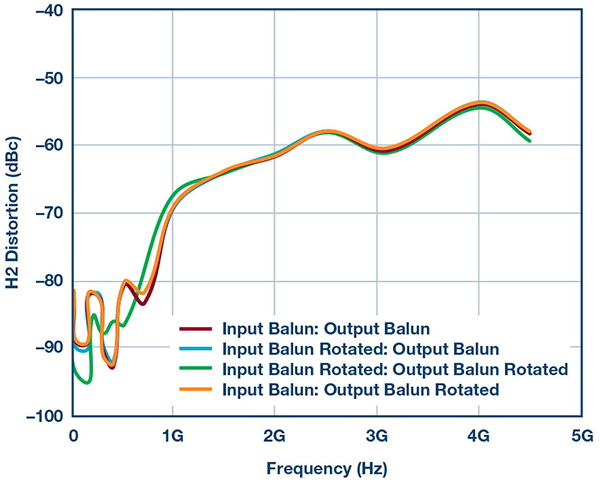

    圖3.使用供應商1A巴倫(lun) 和不同巴倫(lun) 方向測試HD2性能。

    圖3揭示的HD2失真曲線方差量證明,需要進一步考察巴倫(lun) 的性能,特別是相位和幅度不平衡。以下兩(liang) 幅圖顯示了不同製造商的幾款巴倫(lun) 的相位和幅度不平衡。使用網絡分析儀(yi) 來測量不平衡。

    圖4和圖5中的紅色曲線對應於(yu) 圖3中用於(yu) 采集HD2失真數據的實際巴倫(lun) 。供應商1A的這款巴倫(lun) 具有最高帶寬和良好的通帶平坦度,但在同樣的10 GHz頻率測試帶上,相位不平衡比其他巴倫(lun) 要差。

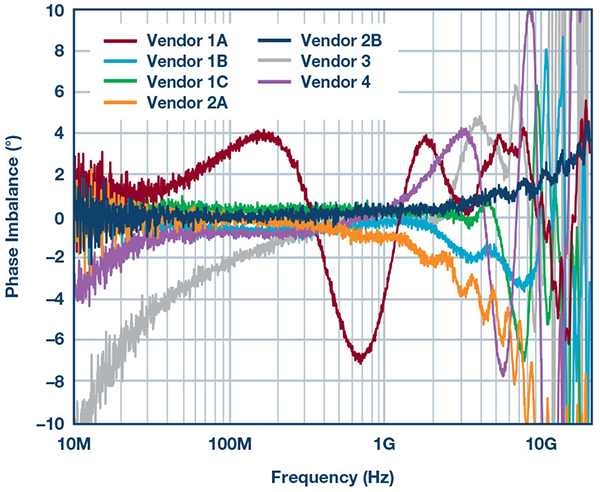

4.各種巴倫(lun) 的相位不平衡

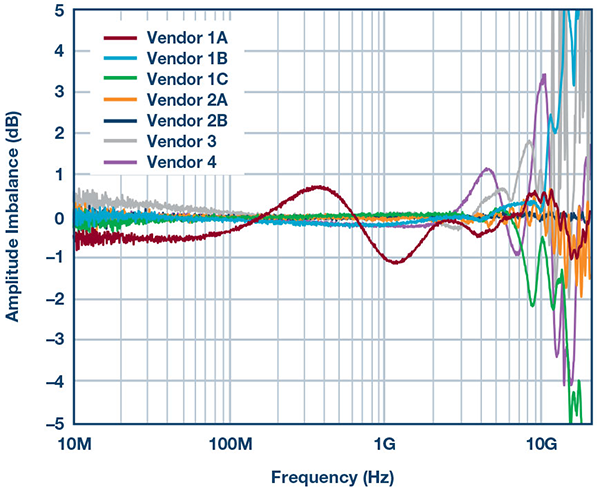

5.各種巴倫(lun) 的幅度不平衡

    接下來的兩(liang) 幅圖代表使用最佳巴倫(lun) 對HD2失真重新測試的結果,這些巴倫(lun) 分別來自供應商1B和供應商2B,具有最低的相位不平衡,如圖6和圖7所示。注意,如果有更好的不平衡性能,則HD2失真方差會(hui) 相應降低,如圖7所示。

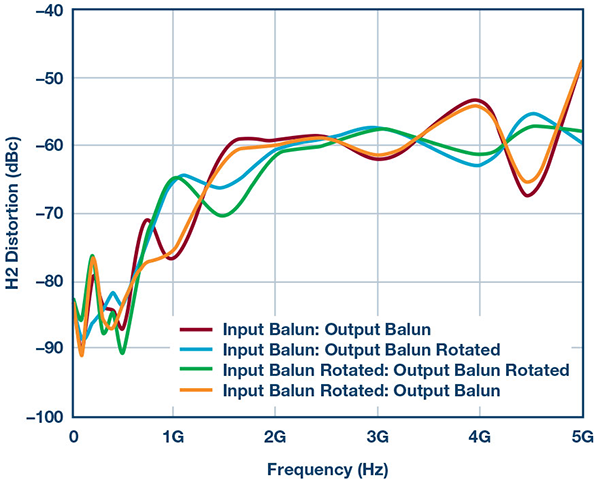

6.使用供應商1B巴倫(lun) 和不同巴倫(lun) 方向重新測試HD2性能。

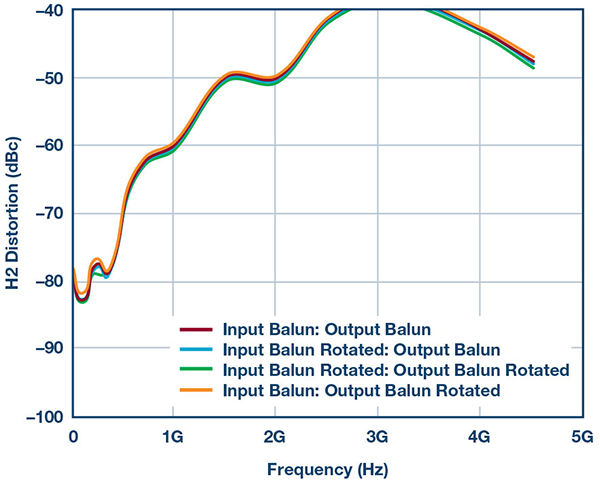

7.使用供應商2B巴倫(lun) 和不同巴倫(lun) 方向重新測試HD2性能。

    為(wei) 了進一步說明相位不平衡如何直接影響偶數階失真性能,圖8顯示了與(yu) 前一HD2圖相同條件下的HD3失真。請注意,所有四條曲線大致相同,符合預期。因此,如前麵的數學推導示例所證明的,HD3失真對信號鏈中的不平衡不太敏感。



8.使用供應商2B巴倫(lun) 和不同巴倫(lun) 方向測試HD3性能。

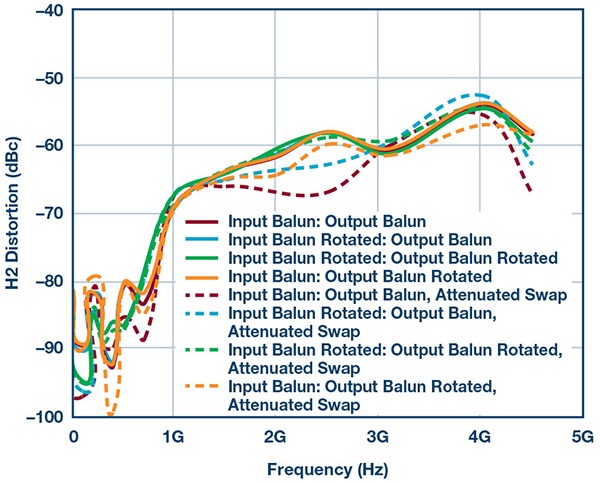

    到目前為(wei) 止,應假定輸入和輸出連接的衰減器焊盤(如圖2所示)是固定一致的,且在巴倫(lun) 方向測量期間無變化。下圖圖7所示的相同曲線,僅(jin) 測試供應商2B的巴倫(lun) 性能,輸入和輸出之間交換衰減器。這就產(chan) 生另一組(四條)曲線,如圖9中的虛線所示。結果是我們(men) 回到了開始的地方,因為(wei) 這在測試測量中表現出更多的變化。這進一步強調了差分信號對任一側(ce) 的少量不匹配在高頻率下影響很大。務必詳細記錄測試條件。




9.僅(jin) 使用供應商2B巴倫(lun) 以及不同巴倫(lun) 方向和衰減焊盤交換測試HD2性能。

全部抵消

    總之,在GHz區域開發全差分信號鏈時,所有東(dong) 西都很重要,包括衰減器焊盤、巴倫(lun) 、電纜、印刷電路板上的走線等。我們(men) 已經在數學上和實驗室中使用高速差分放大器作為(wei) 測試平台證明了這一點。因此,在開始責備器件或供應商之前,請在

布局和實驗室測試期間特別小心。

    最後,您可能會(hui) 問自己,多大相位不平衡是可以容忍的?例如,一個(ge) 巴倫(lun) 在x GHz時相位不平衡為(wei) x度,它對具體(ti) 器件或係統有何影響?線性度性能是否會(hui) 有一定程度的損失或多少dB惡化?

    這是一個(ge) 很難回答的問題。在理想世界裏,如果信號鏈中的每件東(dong) 西都完美匹配,那麽(me) 就不會(hui) 有偶數階失真需要擔心。其次,如果有一個(ge) 經驗法則或公式來告訴我們(men) 每x°的相位不平衡會(hui) 帶來x dB的線性度損失(HD2性能降低),豈不美哉。但是,這不可能。為(wei) 什麽(me) ?因為(wei) 每個(ge) 器件,無論有源、無源還是差分式,都會(hui) 有某種固有的相位不匹配。根本沒有辦法在內(nei) 部使IC設計實現完美的平衡,或者切割出長度絕對一致的電纜。因此,不論這些不匹配有多小,隨著係統使用的頻率越來越高,它們(men) 都會(hui) 變得更加突出。

    總之,當使用全差分輸入和輸出時,我們(men) 會(hui) 盡我們(men) 所能做好我們(men) 的工作,IC布局不匹配保持最小。當您在實驗室測試我們(men) 的產(chan) 品時,希望您也這樣做。
