本次實驗未接任何外部電路進行補償(chang) 。單純測試電源轉換芯片RS0104YQ在高頻電平轉換時的電平轉換性能。
針對於(yu) 此次試驗評估從(cong) 以下幾個(ge) 方麵進行總結：
1. 實驗儀(yi) 器
本次實驗用到的實驗儀(yi) 器如下：
示波器，信號發生器，差分探頭（泰克）。
2. 實驗方案
A． 從(cong) input-A段輸入信號發生器的設定信號，電壓4V，方波信號，頻率選定1KHz、200KHz、400KHz、750KHz、1MHz，用差分探頭檢測B端輸出電壓。
B． 方案如上，B端輸入，A端輸出。
3. 實驗結果

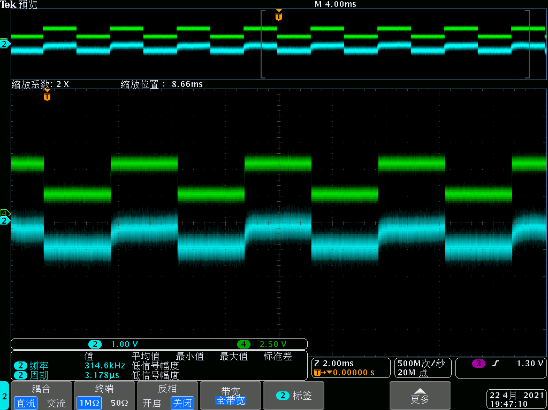

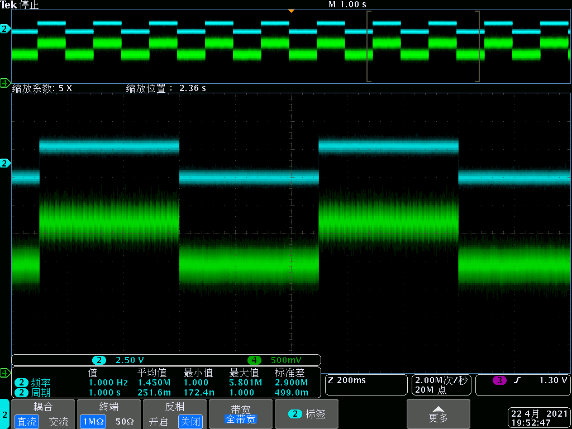

InputA1，頻率：1KHz。綠色為(wei) 輸入，藍色為(wei) 輸出。此時，輸出電平不出現失真情況。如圖1所示。
圖1

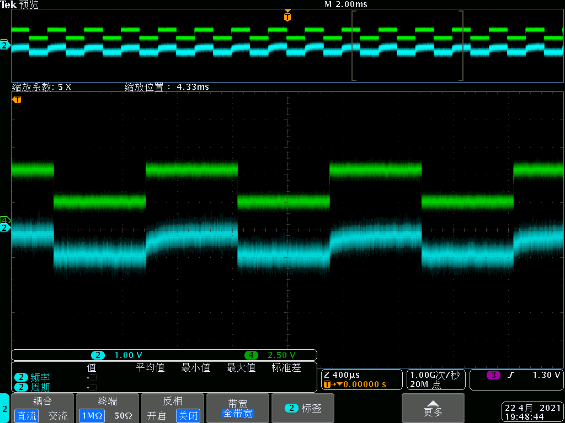

InputA1，頻率：200KHz。綠色為(wei) 輸入，藍色為(wei) 輸出。此時，輸出電平出現失真，但失真不明顯。如圖2所示。
圖2

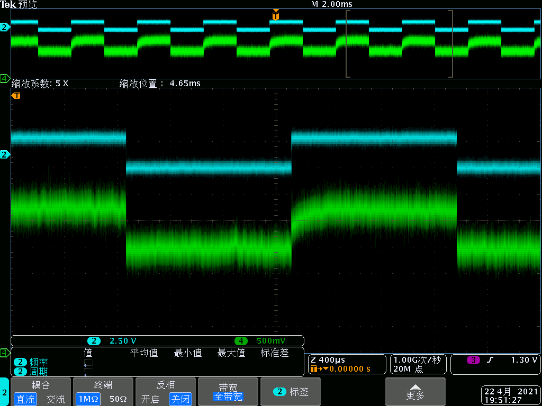

InputA1，頻率：400KHz。綠色為(wei) 輸入，藍色為(wei) 輸出。此時，輸出電平出現失真，可以看到輸出電壓波形前半部分變弧。如圖3所示。
圖3

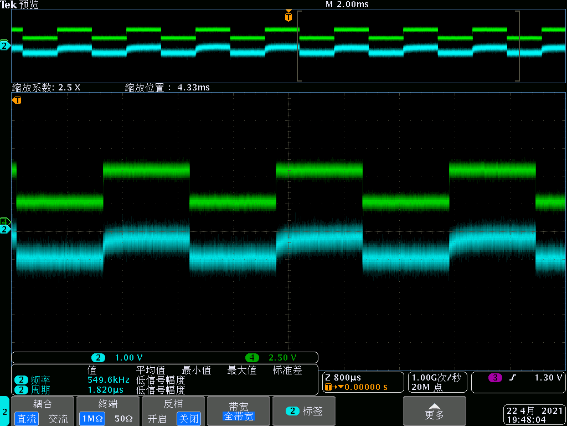

InputA1，頻率：750KHz。綠色為(wei) 輸入，藍色為(wei) 輸出。此時，輸出電平出現失真，失真明顯，輸出電平不再是標準方波。如圖4所示。
圖4
InputA1，頻率：1MHz。綠色為(wei) 輸入，藍色為(wei) 輸出。如圖5所示。
圖5

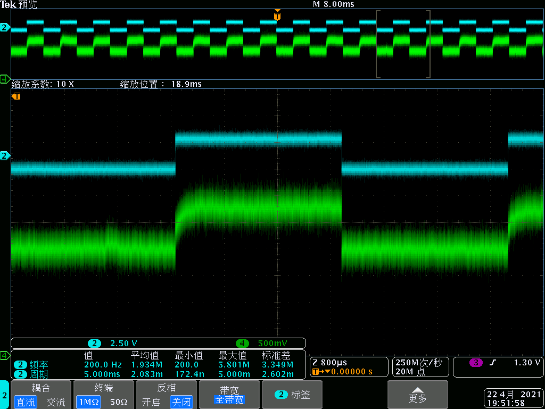

InputB1，頻率：1KHz。綠色為(wei) 輸出，藍色為(wei) 輸入。如圖6所示。
圖6

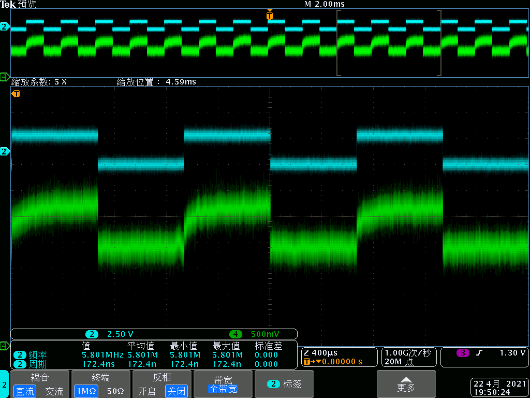

InputA1，頻率：200KHz。綠色為(wei) 輸出，藍色為(wei) 輸入。如圖7所示。
圖7

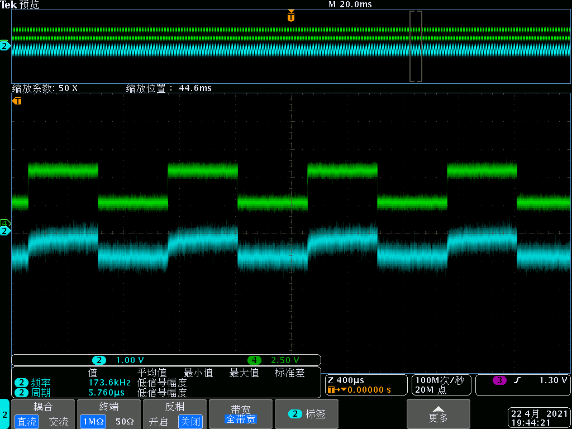

InputA1，頻率：400KHz。綠色為(wei) 輸出，藍色為(wei) 輸入。如圖8所示。
圖8
InputA1，頻率：750KHz。綠色為(wei) 輸出，藍色為(wei) 輸入。如圖9所示。
圖9
InputA1，頻率：1MHz。綠色為(wei) 輸出，藍色為(wei) 輸入。如圖10所示。
圖10
4. 總結
該芯片在低頻電平轉換使用時，性能非常好，電平轉換性能穩定。本次試驗測試了，電平轉換頻率較高時的芯片電平轉換能力。作為(wei) 電源供電，電平轉換使用，驅動能力穩定。
