2020-12-10我愛音頻網近期拆解了JBL CHARGE4衝(chong) 擊波藍牙音箱，這款產(chan) 品在外觀上依舊是家族式的設計風格，造型與(yu) 上代產(chan) 品保持一致。整體(ti) 外觀時尚簡約，獨具一格，具有很強的辨識度。內(nei) 部結構做工也相當精致精致，並在細節處理上下足了功夫。
經拆解發現，這款產(chan) 品與(yu) 此前拆解過的JBL FLIP5 音樂(le) 萬(wan) 花筒藍牙音箱一樣采用了兩(liang) 顆潤石RS622低噪聲運算放大器，用來處理音頻信號，下麵一起來詳細了解一下這款芯片。

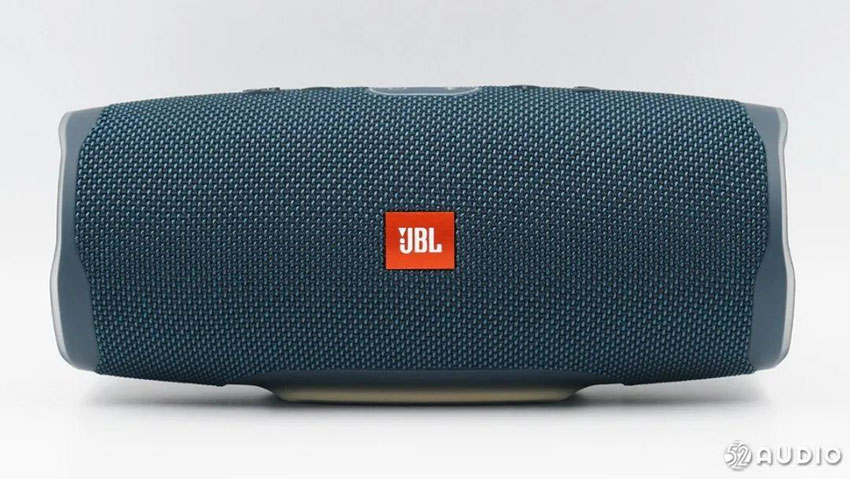

JBL CHARGE4 無線藍牙音箱在外觀設計上依舊延續了前代的設計，繼承了家族式的設計語言。圓柱形的外觀，大麵積編織網布包裹，橫向的立式方式，左右兩(liang) 側(ce) 均有輻射振膜，振膜上有JBL標誌性LOGO，整體(ti) 觀感較為(wei) 簡約，並極具辨識度。

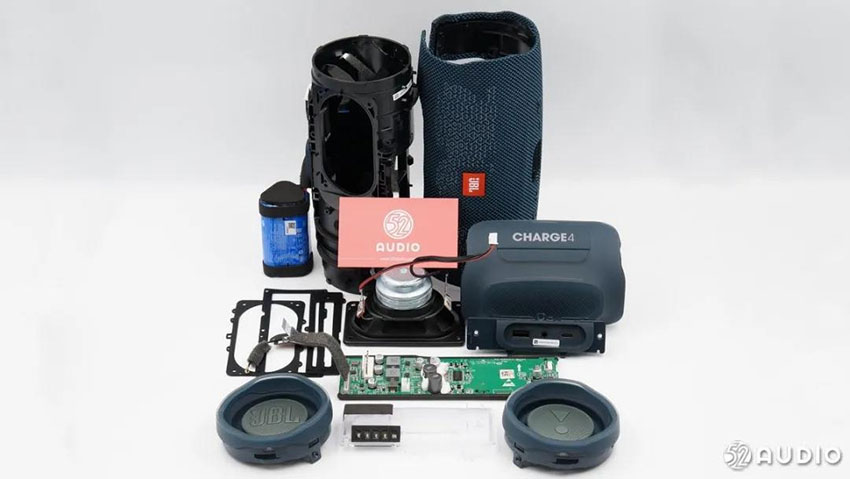

組件之間通過插座連接，腔體(ti) 交接處均做了密封膠墊緩衝(chong) 防護，有效防止水漬的進入；配置上采用一顆50*90mm賽道揚聲器，最大輸出功率30W；充電接口升級為(wei) Type-C，電池容量提升到了7500mAh，為(wei) 音箱提供長達20h的持久續航；並配備了USB-A接口，支持充電寶功能，可為(wei) 手機、平板等移動設備應急充電。

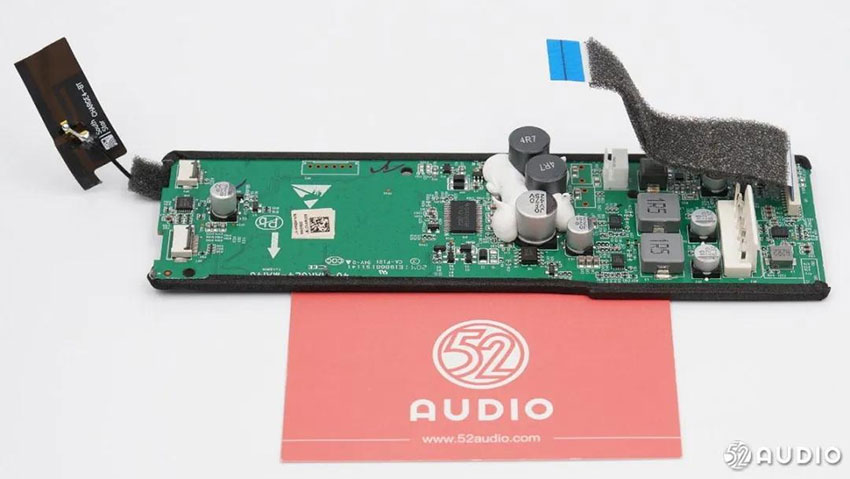

主板配置上主控芯片采用了高通 QCC5125 低功耗藍牙音頻SOC，支持藍牙5.0，具有低功耗，高品質的無線音頻等特點；德州儀(yi) 器 TPA3128D2 D類放大器和PCM5121 音頻數字處理器，潤石RS622低噪聲運算放大器，有效保證音質效果；以及MPS MP3431 同步升壓芯片和MP2624 電源管理IC，矽力傑 SY7065A同步整流升壓IC，德州儀(yi) 器 TPS2546 USB 充電端口控製器等。

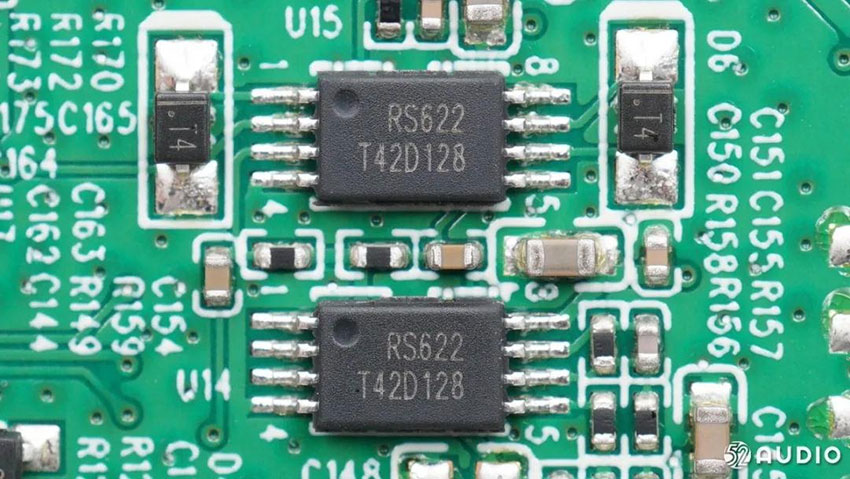

兩(liang) 顆潤石RS622低噪聲運算放大器。參數定義(yi) 適中，並提供超低的輸入偏置電流，最大程度降低對信號源的影響，適合處理音頻信號的預防大、音頻信號檢測、包絡檢測、馬達驅動電流檢測等應用場景。
主要參數特性：單位增益帶寬7MHz； 輸入失調電壓典型值0.7mV，可修調至最大值為(wei) 0.5mV（RS62xP係列）； 輸入偏置電流低至1pA（典型值）；低輸入噪聲：7.5nV√Hz@10KHz，11nV√Hz@1KHz ；相位裕度62°；每通道耗電低至600µA；軌對軌輸入/輸出；電源紋波抑製比PSRR 93dB； 共模抑製比CMRR 92dB； 壓擺率3.7V/us； 工作電壓範圍2.5V~5.5V；工作溫度範圍滿足-40°C~125°C。

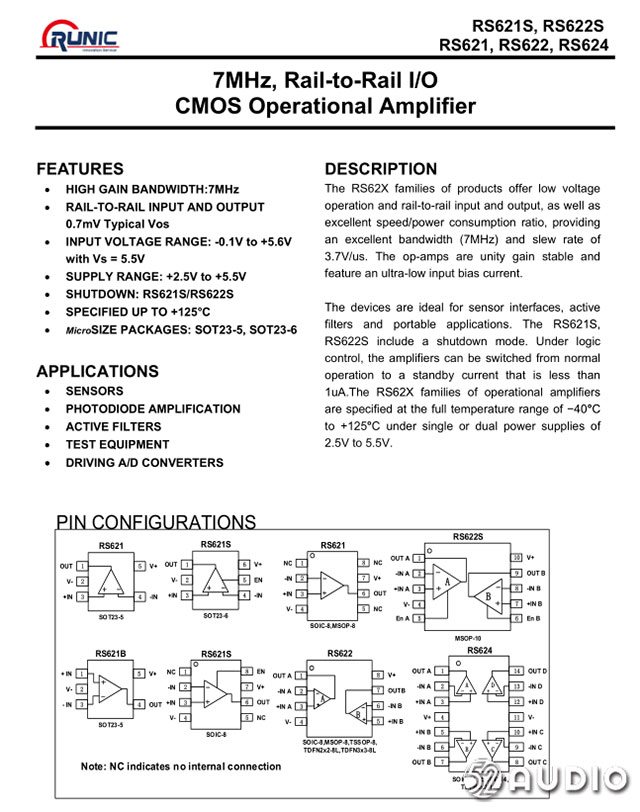

潤石RS622詳細資料圖

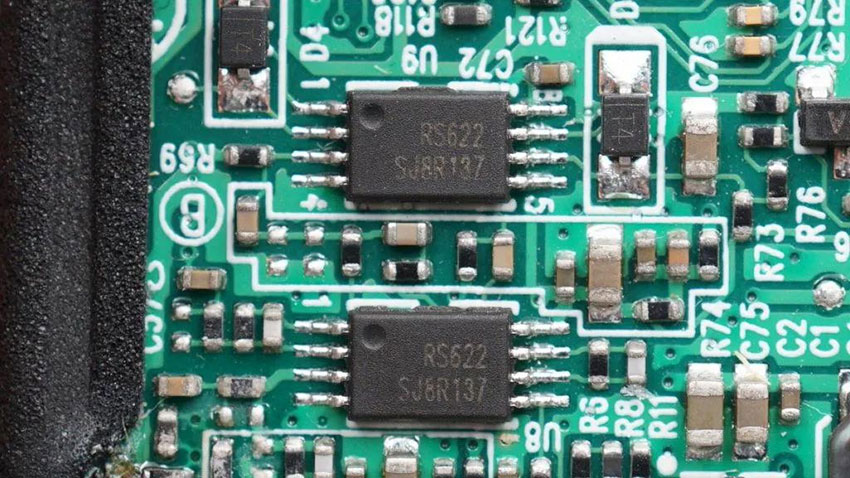

據我愛音頻網拆解了解到，JBL CHARGE4衝(chong) 擊波藍牙音箱與(yu) 另外一係列的產(chan) 品JBL FLIP5 音樂(le) 萬(wan) 花筒藍牙音箱雖然功能特點各具特色，但在外觀設計和內(nei) 部配置上有很多的相似之處，其中就包括采用了潤石RS622低噪聲運算放大器來處理音頻信號。兩(liang) 款產(chan) 品相繼采用同一款運放芯片，也反映出了這款產(chan) 品的性能受到了JBL的認可。
