2022-10-11摘要
本文介紹了運放電路共模抑製比CMRR的概念，分為(wei) 運放器件自身的CMRR，還有與(yu) 外部電阻搭配在一起時，整體(ti) 電路的CMRR計算方法。目的是為(wei) 了反映出運放器件自身的CMRR值是如何影響最終整體(ti) 電路的CMRR值，還有以差分放大電路為(wei) 例，闡述外部的電阻匹配程度對整體(ti) 電路CMRR影響的程度。很多用戶對運放器件自身的CMRR值比較在意，實際上在外部電阻精度隻有1%或者更差時，運放器件自身CMRR值對電路整體(ti) CMRR值的降低程度已經可以忽略不計了。文中還以仿真軟件為(wei) 例，運用CMRR定義(yi) 的方法來測試電路整體(ti) 的CMRR，得出本文介紹的計算方法與(yu) 實測值非常吻合的結論。此方法對實際電路的測試非常具有指導意義(yi) ，可以比較準確測量電路的CMRR值。
本文由江蘇潤石資深FAE-撰寫(xie) Ovid Ling
►►►
引言
在選型運算放大器時，不少工程師朋友片麵追求運放器件自身的CMRR參數，而忽視了電路整體(ti) 的CMRR。電路整體(ti) 的CMRR受外部選用的電阻的精度影響更大，比如在標準差分放大電路裏，運放自身的CMRR參數為(wei) 100dB，電路增益為(wei) 10倍時，如果選用1%精度的電阻，電路整體(ti) 的CMRR隻有48dB，即便選用昂貴的0.1%精度的電阻，電路整體(ti) 的CMRR也隻能達到68dB，都遠低於(yu) 運放器件自身的CMRR參數。本文檔通過理論計算和仿真證明所提供的計算方法非常準確有效，可以幫助設計者快速了解電路的整體(ti) CMRR水平。
►►►
共模抑製比CMRR的定義(yi)
共模抑製比，定義(yi) 為(wei) 電路中差模增益與(yu) 共模增益的比值，其公式如下：
一般用對數形式來表述，定義(yi) 為(wei)

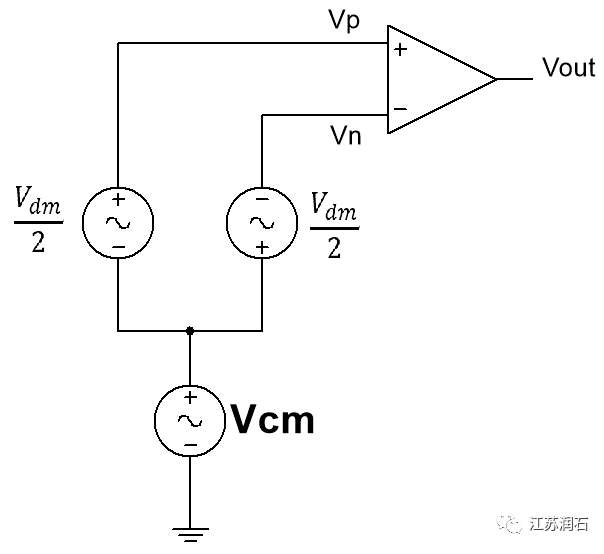

共模電壓與(yu) 差模電壓接入電路示意圖見 Figure 1：

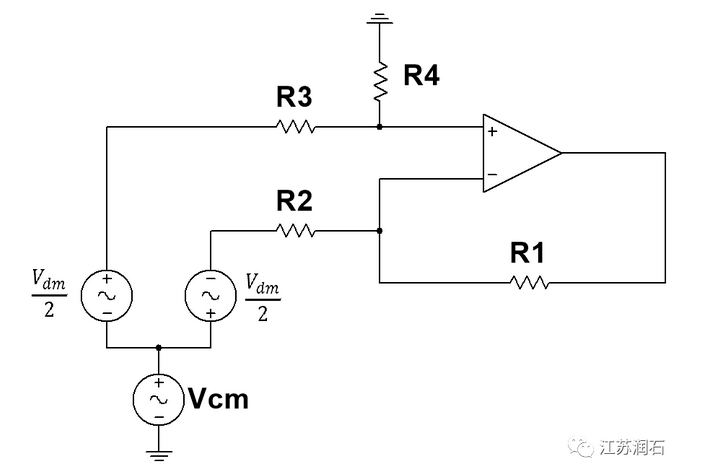

Figure 1共模電壓與(yu) 差模電壓示意圖
對於(yu) 運放器件自身來說，簡化等效模型下，其兩(liang) 個(ge) 輸入端的電壓差與(yu) 輸出電壓存在以下關(guan) 係：
Vp是同相輸入端電壓，Vn是反相輸入端電壓，CMRROPA是運放器件自身共模抑製比。
AOL是運放的開環增益,Vos是運放的失調電壓。
►►►
差分放大電路的共模抑製比
CMRR計算方法
非理想運放由於(yu) 共模抑製比CMRR有限，低頻處CMRR值一般有80dB以上，再加上外部4個(ge) 電阻的誤差，差分放大電路整體(ti) 的CMRR值會(hui) 下降。典型的差分放大電路圖如 Figure 2：

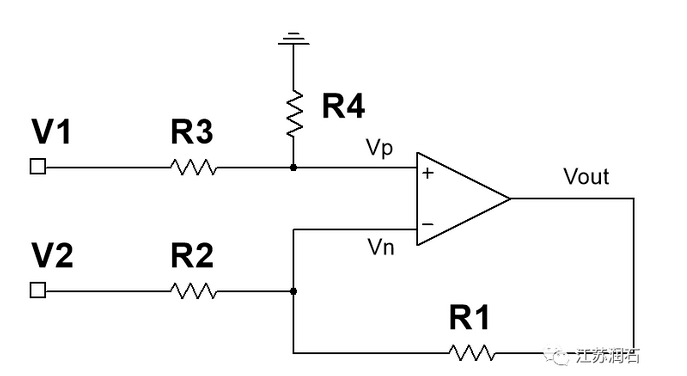

Figure 2典型的差分放大電路圖
根據共模抑製比CMRR的定義(yi) ，計算使用非理想運放差分放大電路的CMRR值，分為(wei) 三步，第一步先計算
第二步再計算
第三步計算
1) 計算電路整體(ti) Acm_total

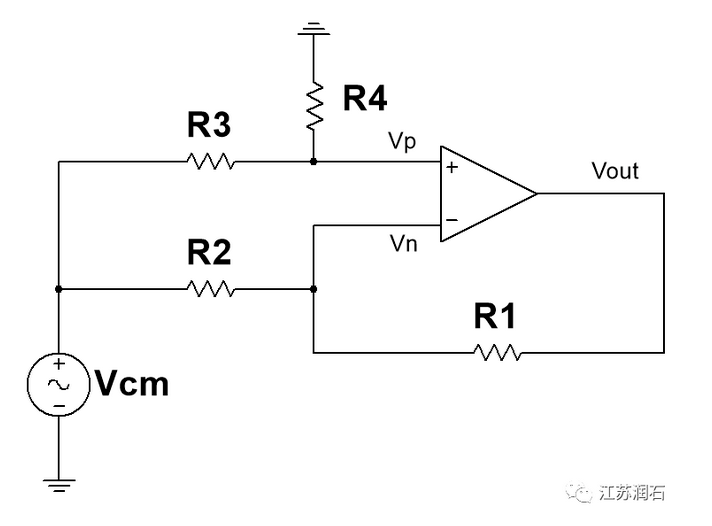

Figure 3 對共模電壓的差分放大電路圖
根據公式 ( 2-1)，有
經過一係列合並同類項和化簡後，得出：
此公式可以用於(yu) 準確計算輸入Vcm下輸出的電壓。
2) 計算電路整體(ti) Adm_total

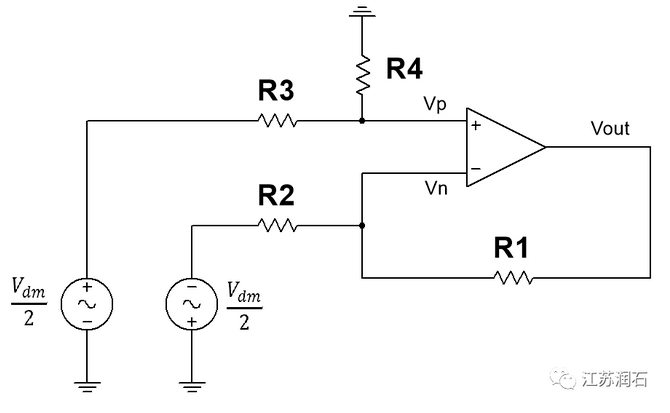

Figure 4 對差模電壓的差分放大電路圖
根據公式( 2-1)，有
經過一係列合並同類項和化簡後，得出：
此公式可以用於(yu) 準確計算輸入Vdm下輸出的電壓。
3) 計算電路整體(ti) CMRRtotal
4) 計算由電阻值誤差引起的CMRRtotal
為(wei) 了方便使用市麵上常用的電阻值誤差百分比來計算，
設 R1=G×R×(1+K),R2=R×(1-K)，R3=R×(1+K) ，R4=G×R×(1-K) ，
此時由4個(ge) 電阻引起的不平衡程度是最大的。
其中G是理論上差分放大電路的增益,K是電阻的精度。

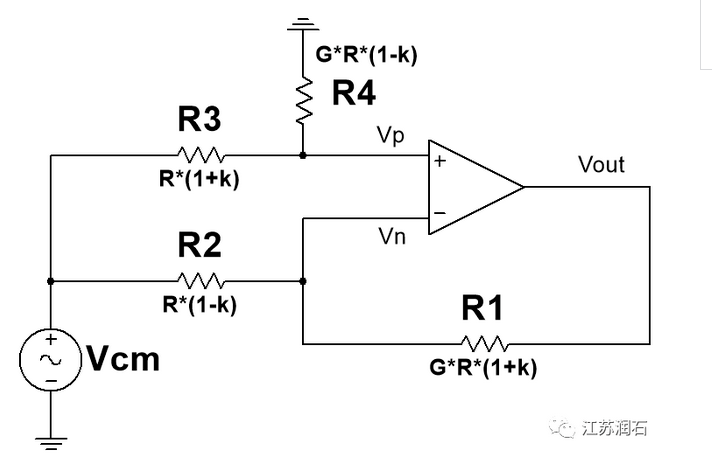

Figure 5 變更後對共模電壓的差分放大器電路圖
把 R1、R2、R3、R4 代入公式 (3-5)，並且經過一係列合並同類項和化簡得，
其中，CMRROPA是運放器件自身給出的共模抑製比值，G是電路的理論增益，K是電阻的精度。

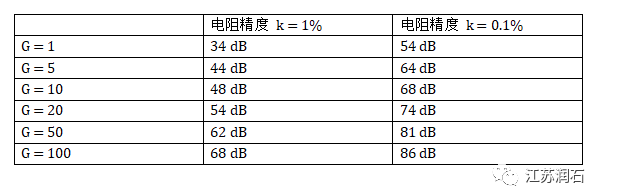

下表給出差分放大電路常見增益、電阻精度得出的CMRR值。假設運放自身CMRR = 100dB。
從(cong) 上表的數據可知，差分放大電路整體(ti) 的CMRRtotal 更多是外部4個(ge) 電阻的精度來決(jue) 定的，運放器件自身的CMRR值遠遠大於(yu) 電路整體(ti) 的值，所以一味的追求運放高CMRR值，而忽視了外部電阻網絡精度帶來的影響是不正確的。
5) 計算任意輸入電壓下的輸出電壓 (本節內(nei) 容與(yu) CMRR計算無關(guan) ，僅(jin) 為(wei) 展示計算Vout )
Figure 6 對不同輸入電壓的差分放大電路圖
根據公式( 2-1)，得出：
其中AOL是運放的開環增益CMRROPA是運放器件自身的共模抑製比,Vos是運放的失調電壓。
此公式可以用於(yu) 準確計算兩(liang) 個(ge) 輸入電壓V1、V2下輸出的電壓。
►►►
仿真驗證
舉(ju) 例驗證 Figure 7 電路中，G = 10，k = 1%，電路整體(ti) 的CMRR值。
1) 理論計算電路的共模抑製比CMRRtotal
根據公式 (3-6)，計算CMRRtotal
對數形式為(wei)
2) 仿真驗證電路的共模抑製比CMRRtotal
仿真軟件中設置Vos=3mV，AOL=200k，CMRROPA=100dB
輸入Vcm=1V ，Vout=-70.741mV仿真結果

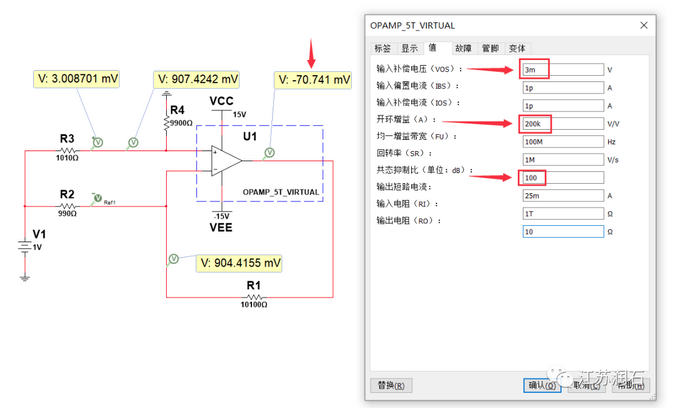

Figure 7 驗證電路輸入 Vcm=1V 時的輸出電壓

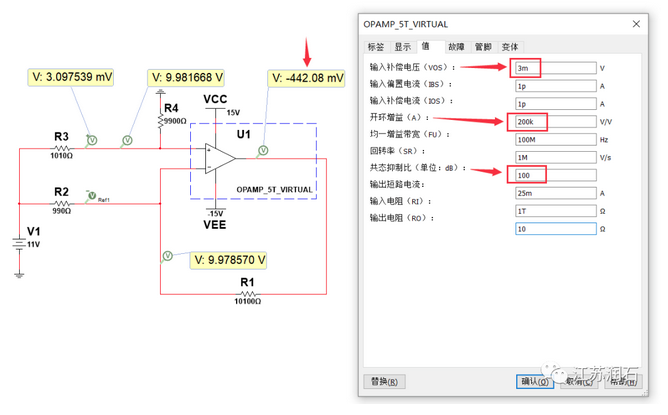

輸入Vcm=11v，仿真結果Vout=-442.08mV
Figure 8 驗證電路輸入 Vcm=11V時的輸出電壓
所以實測
對數形式為(wei)

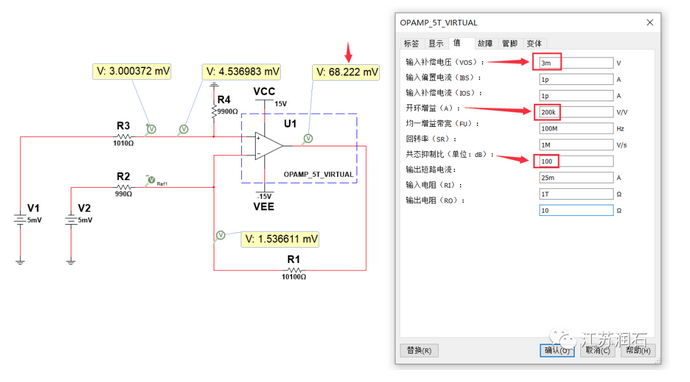

輸入Vdm=10mV ，仿真結果Vout=68.222mV
Figure 9 驗證電路輸入 Vdm=10mV 時的輸出電壓

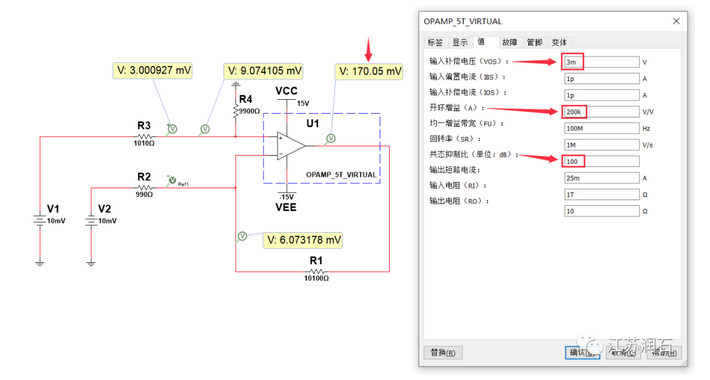

輸入Vdm=20mV ，仿真結果Vout=170.05mV
Figure 10 驗證電路輸入 Vdm=20mV 時的輸出電壓
所以實測
對數形式為(wei)
實測
對數形式為(wei)
►►►
結論
通過對比CMRRtotal理論計算值(48.76dB)與(yu) 仿真軟件實測值(48.79dB)可知，本文檔的計算方法非常準確有效，可以在短時間內(nei) 幫助設計者了解電路的 CMRRtotal水平。
