芯品 l 低功耗、單通道、單端輸入12位模數轉換器RS1461

RS1461是一款低功耗、單通道單端輸入的12位模數轉換器，它的采樣速率為(wei) 1MSPS，可以滿足絕大部分低延遲，高速的工業(ye) 應用場景。RS1461支持多種串行接口標準，例如SPI、QSPI、MICROWIRE和許多常見的DSP串行接口。RS1461使用電源電壓作為(wei) 參考，信噪比為(wei) 71.5dB，INL/DNL的最大值為(wei) 1LSB，在3V和5v供電的場景下，動態功耗分別為(wei) 4.5mw或11mw。 RS1461適用於(yu) 各種醫療設備、車載導航、儀(yi) 表和控製係統等應用。

功能特性

供電電壓：       2.7~5.25V
分辨率：         12Bit
采樣速率:         1MSPS
通訊接口:         SPI, QSPI, MICROWIRE和DSP串行接口
通道數:           1
輸入類型:        單端輸入
信噪比:          71.5dB
積分非線性INL:   1LSB(max)
差分非線性DNL:  1LSB(max)
功耗:             3V供電: 4.5mW(TYP)
                 5V供電: 11mW(TYP)
溫度範圍:         -40℃---125 ℃
封裝形式：         SOT23-6

RS1461產(chan) 品優(you) 勢

☆  具備出色的直流精度以及動態性能。
☆  1MSPS的采樣速率可滿足絕大部分低延遲，高速的工業(ye) 應用場景。
☆  采用單端輸入類型，信號從(cong) 來源到達ADC僅(jin) 需要一條走線，減少了係統複雜性，同時降低總信號鏈的功耗。
☆  串行接口兼容多種標準，如SPI、QSPI、MICROWIRE和許多常見的DSP串行接口。
☆  提供6引腳SOT23封裝，適用於(yu) 空間要求很高的應用。

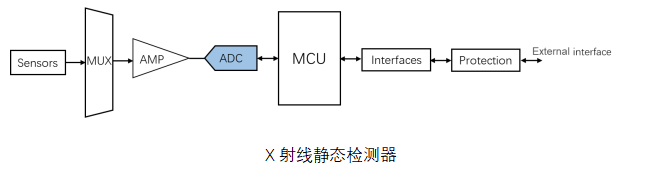

典型應用

目前RS1461已初步量產(chan) ，歡迎各界工程師朋友申請樣品評測。
