高壓、單通道、軌對軌輸入輸出功率運算放大器RS8471

RS8471是一款高壓、單通道、軌對軌輸入輸出的功率運算放大器，它的工作電壓範圍在4.5V到24V，最大峰值輸出電流2.5A，失調電壓為(wei) 3mV，增益帶寬積為(wei) 25MHz，並提供65V/us的高壓擺率，確保輸出信號快速建立”,這些特性組合使其可適用於(yu) 多種供電場景，特別是TFT-LCD應用。此外，高電源抑製比和共模抑製比提高了抗電源噪聲和共模幹擾的能力，提供100dB的高開環增益，以保證低增益誤差。因此，RS8471可廣泛應用於(yu) 液晶顯示麵板、液晶電視、監視器、筆記本電腦等。

功能特性

供電電壓:                  4.5V~24V (±2.25V~±12V)
輸出峰值電流：          2.5A(max)
失調電壓:               3mV (typ)
失調電壓溫漂:           6uV/℃ (typ)
噪聲:                   20uVpp (f=0.1Hz to 10Hz)
電源抑製比:             90dB
共模抑製比:             68dB
開環增益:               100dB
增益帶寬積:             25MHz
壓擺率:                 65V/µs
溫度範圍:                 -40℃-85 ℃
封裝形式：                  DFN3×3-8L

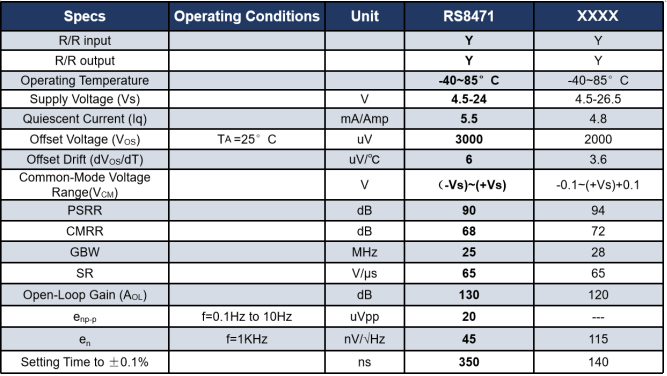

RS8471產(chan) 品優(you) 勢
☆  優(you) 異的的直流特性，高開環增益保證了低增益誤差。
☆  軌對軌輸入輸出設計，最大化了信號的動態範圍，提高了信號鏈路整體(ti) 的信噪比。
☆ 寬電源電壓範圍可適用於(yu) 多種供電場景。
☆  高壓擺率、高帶寬的特性，使得輸出更高速，非常適用於(yu) 液晶顯示器應用。
☆  具有輸出短路保護和熱關(guan) 斷功能。
☆  提供DFN3×3-8L封裝。

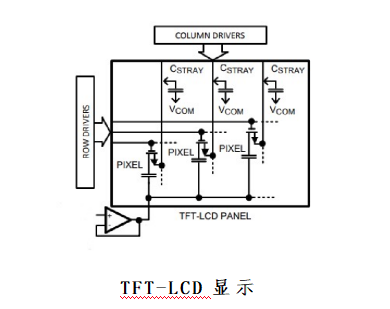

典型應用

目前RS8471可提供樣品，歡迎各界工程師朋友申請樣品評測。
