2024-03-18RS1430B是一款高速、低功耗、單通道的16位模數轉換器，采用SAR架構設計，最高采樣速率為(wei) 400KSPS。RS1430B支持單端輸入和偽(wei) 差分輸入以及SPI串行接口標準,外置的基準電壓可在0.1V至VDD範圍內(nei) 任意設定，信噪比為(wei) 90.5dB，噪聲為(wei) 45µVrms，在5V供電的場景下，動態功耗僅(jin) 為(wei) 13mw，非常適用於(yu) 便攜式和電池供電係統的精密信號采集。RS1430B與(yu) ADS7816、ADS7822、ADS7826、ADS7827、ADS7829、ADS8320、ADS8325、ADS8326 PIN腳兼容。可用於(yu) 各種醫療設備、車載導航、工業(ye) 控製和數據采集係統等應用。
功能特性
供電電壓： 2.7~5.5V
分辨率： 16Bit
采樣速率: 400KSPS
通訊接口: SPI
通道數: 1
輸入類型: 單端輸入和偽(wei) 差分輸入
信噪比: 90.5dB
積分非線性INL: ±2 LSB
差分非線性DNL: ±0.5 LSB
噪聲: 45µVrms
功耗: 5V供電: 13mW @400KSPS
2.7V供電: 4.86mW @300KSPS
2.7V供電: 1.62mW @100KSPS
2.7V供電: 162µW @10KSPS
溫度範圍: -40℃---125 ℃

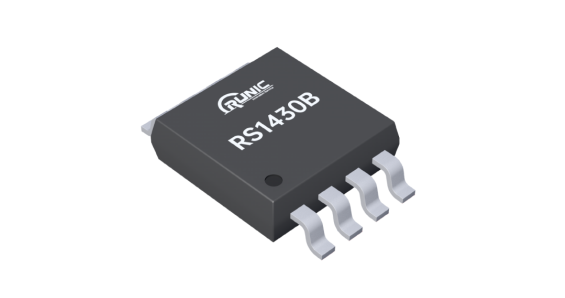

封裝形式： MSOP8

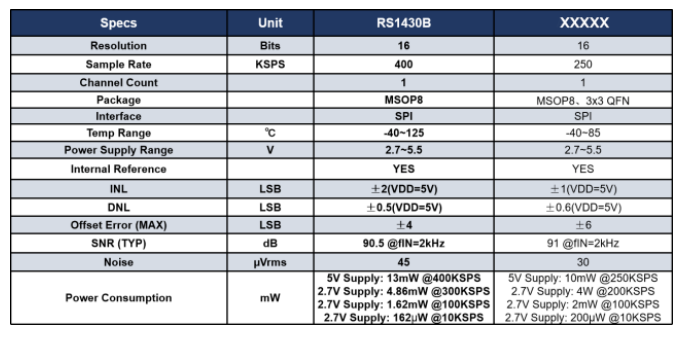

RS1430B產(chan) 品優(you) 勢
☆ 具備出色的直流精度以及動態性能。
☆ 提供出色的線性度和極低的噪聲及失真。
☆ 支持單端輸入，信號從(cong) 來源到達ADC僅(jin) 需要一條走線，減少了係統複雜性，同時降低總信號鏈的功耗。
☆ 配備了同步串行接口（SPI/SSI兼容）和偽(wei) 差分輸入功能。
☆ 提供MSOP8封裝，低功耗、小尺寸，適用於(yu) 便攜式和電池供電係統應用。

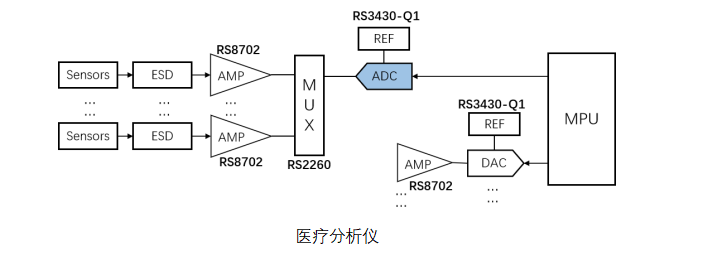

典型應用
目前RS1430B已有樣品，歡迎各界工程師朋友申請樣品評測。
