芯品｜ 16位、400kSPS AD轉換芯片RS1430A

2024-12-11
訪問量：1130
來源：

RS1430A是16位的單通道AD轉換芯片，采用SAR架構設計，偽(wei) 差分輸入，最高支持400kSPS的轉換速率。
RS1430A是在RS1430B的基礎上，設計為(wei) 無流水線延遲特性，工作電壓支持2.7V至5.5V，提供SPI通信接口，在工業(ye) 現場數據采集、各種儀(yi) 器儀(yi) 表測量設備\分析設備上有著廣泛的應用。

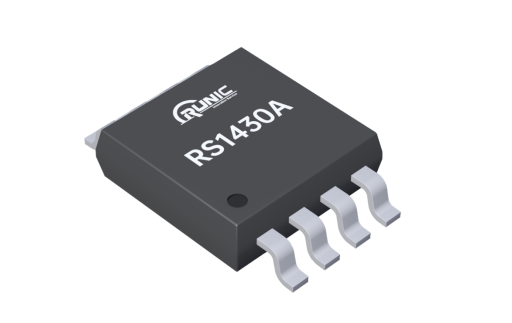

RS1430A單通道AD轉換芯片


RS1430A基於(yu) xxx8326的參數指標做了部分優(you) 化，在兼顧低功耗的前提下大幅提高了轉換速率，以使其能滿足更多的應用場景。其主要參數特性如下：
16位/無丟(diu) 碼；
超低噪聲：33μVrms
INL：±1.5LSB
DNL：±0.8LSB
低增益誤差：±3LSB
低功耗：12mW@5V&400kSPS
支持SPI通信接口；
擴展級工業(ye) 溫度範圍：-40°C ~ 125°C。

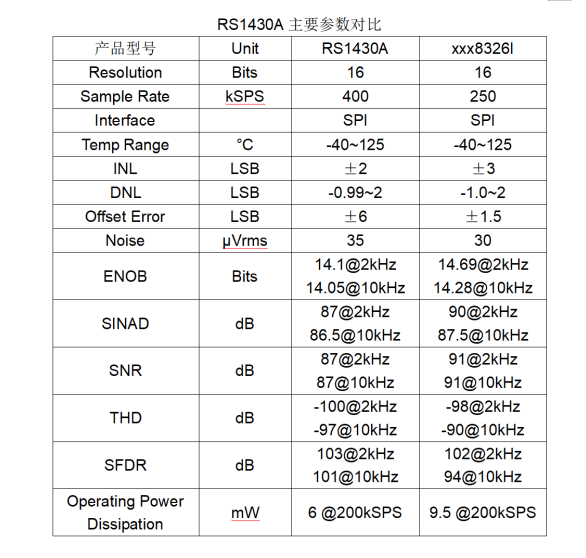

RS1430參數對比

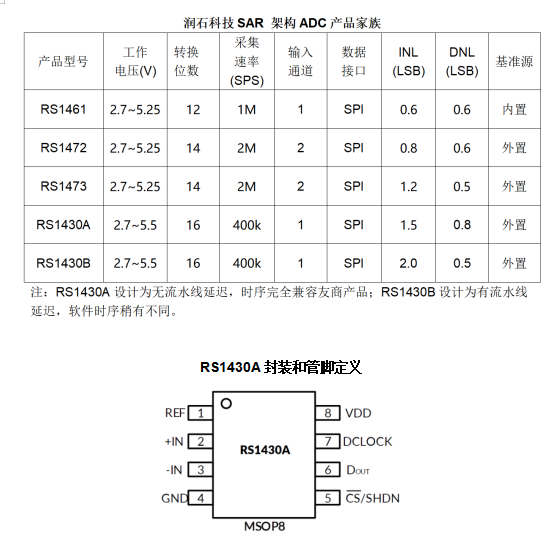

隨著RS1430係列ADC的推出，18luck新利在线娱乐官网SAR架構的ADC已量產(chan) 5顆，涵蓋了12bit、14bit和16bit，進一步豐(feng) 富了ADC產(chan) 品線，從(cong) 而為(wei) 用戶提供更為(wei) 全麵方便的選擇：

RS1430A管腳定義(yi)



RS1430A提供標準MSOP8封裝，管腳定義(yi) 和軟件時序完全兼容ADS8326，歡迎各界工程師朋友索樣品鑒評測。
