支持3A持續電流的負載開關RS2599

2022-05-06
訪問量：4871
來源：江蘇潤石

負載開關(guan) 主要用於(yu) 電源分配和控製、電源時序控製等，並具備浪湧保護、防反向電流/電壓、過流\過溫保護、欠壓\過壓保護等功能，在電路係統設計上廣泛應用。

RS2599是一款支持最大3A持續電流的負載開關(guan) ，采用DFN3x3封裝，低導通內(nei) 阻和良好的熱阻係數可以確保芯片持續通過3A的電流而不觸發過溫保護。

RS2599主要參數特性如下：

Ø 500mA~3A可調電流

Ø 60mΩ 導通電阻

Ø 100μA靜態功耗

Ø 關(guan) 斷耗電低至0.1μA

Ø 過載恢複時間1.5s

Ø 關(guan) 斷下無反向漏電

Ø 快速響應時間：2μs

Ø 反向輸入/輸出電壓保護

Ø 欠壓保護

Ø 過熱保護

Ø 內(nei) 置軟啟動功能

Ø 滿足USB接口限流要求

Ø 工作電壓，2.5V ~5.5V

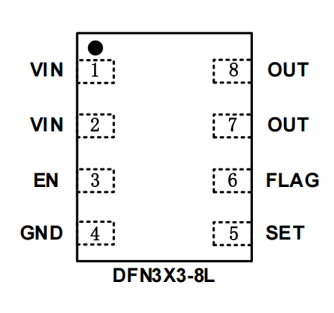

圖1 RS2599封裝和管腳排列



RS2599提供標準的DFN3x3封裝，其熱阻係數RθJA（Junction-to-ambient thermal resistance）僅(jin) 為(wei) 66.9°C/W。

導通電阻決(jue) 定著芯片的溫升和輸入輸出損耗，比如在通過3A電流下，RS2599的最大導通阻抗為(wei) 90mΩ，則芯片的最大溫升為(wei) ：


輸入輸出電壓最大損耗為(wei) 3A x 90mΩ = 0.27mV。

RS2599已批量供應，歡迎各界工程師朋友品鑒評測。
