芯品l雙通道 全差分ADC RS1472

2023-02-20
訪問量：4840
來源：江蘇潤石

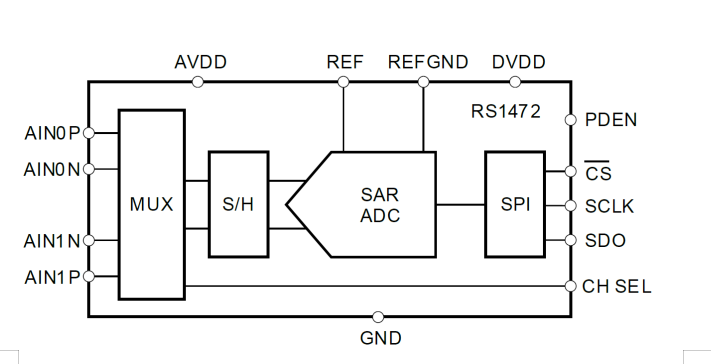

RS1472是一款14位，1MSPS，雙通道的全差分輸入模數轉換器（ADC），此產(chan) 品包含一個(ge) 2選1的多路選擇器和一個(ge) 低功耗的逐次逼近寄存器（SAR），數據輸出接口為(wei) SPI接口，數據格式為(wei) 32時鍾數據幀。該產(chan) 品具備出色的直流和動態特性。RS1472支持的全差分輸入範圍為(wei) ±5V，且數字電源低至1.65V，可以適配多種微處理器。該產(chan) 品非常適用於(yu) 光電網絡，測試測量係統，醫療設備以及數據采樣係統等典型工業(ye) 應用。
功能特性
分辨率:    14-Bit
采樣速率:    1MSPS @ 32 clk data frame
通訊接口：    SPI
通道數:    2
AVDD：        2.7~5.25
DVDD:        1.65~5.25
輸入類型：    全差分
SNR:        82 dB
INL(MAX):    2 LSB
DNL(MAX):    1.5 LSB
溫度範圍:    -40℃---125 ℃
封裝形式：  QFN3x3-16L


RS1472產(chan) 品優(you) 勢
☆  具備出色的直流精度以及動態性能。
☆  1MSPS的采樣速率可滿足絕大部分低延遲，高速的工業(ye) 應用場景。
☆  全差分的輸入類型降低了偶次諧波的幹擾，提高了THD性能。
☆  低至1.65V的數字信號電壓可適配絕大部分處理器的電壓。
☆  提供提供行業(ye) 通用的的3線SPI接口。
☆  提供3mm*3mm的QFN封裝。

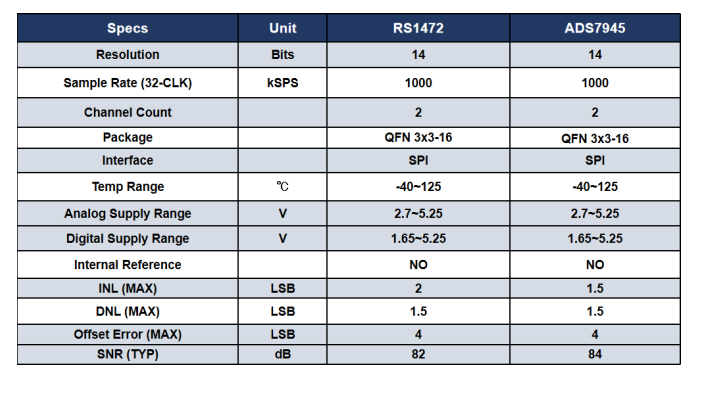

RS1427 VS ADS7954


典型應用

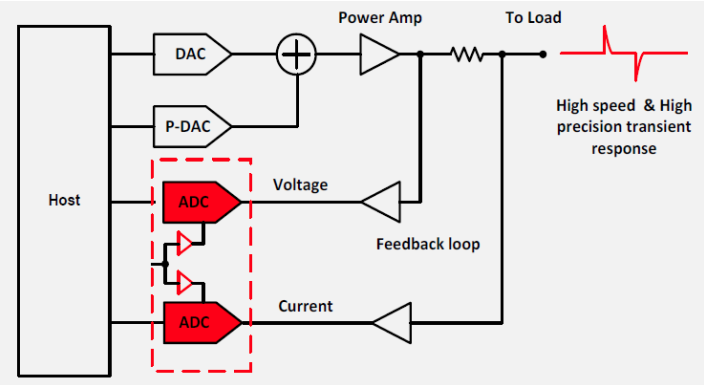

數字測量設備

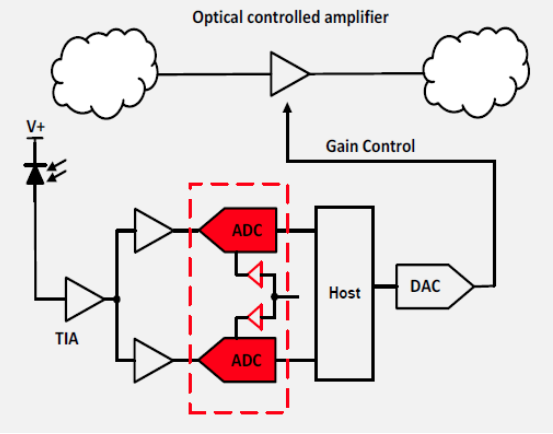

光通信網絡


目前RS1472已經量產(chan) ，歡迎各界工程師朋友申請樣品評測。
