2024-10-30儀(yi) 表放大器是模擬信號鏈領域裏與(yu) 模數轉換/數模轉換（ADC/DAC）相當級別的高端產(chan) 品，技術門檻高、研發難度大，長期以來都隻能從(cong) 歐美供應商中選擇，歐美一線品牌經過持續優(you) 化升級，針對工業(ye) 、電力、醫療、運動控製等市場的應用需求，逐步發展完善出來一係列型號，形成了高中低檔應用全覆蓋的產(chan) 品體(ti) 係。限於(yu) 技術壁壘尤其是工藝上的掣肘，采用國內(nei) 工藝的民用儀(yi) 放產(chan) 品一直都是空白。
為(wei) 了規避工藝上的短板，RS631B采用國內(nei) 工藝設計，選擇固定增益的設計方案，將增益倍數固化在電路設計裏，以避免使用厚膜電阻工藝。相比外置電阻設置增益的傳(chuan) 統儀(yi) 表放大器，固定增益方案既能解決(jue) 國產(chan) 化的應用要求，也能讓用戶節省掉一顆高精度電阻。

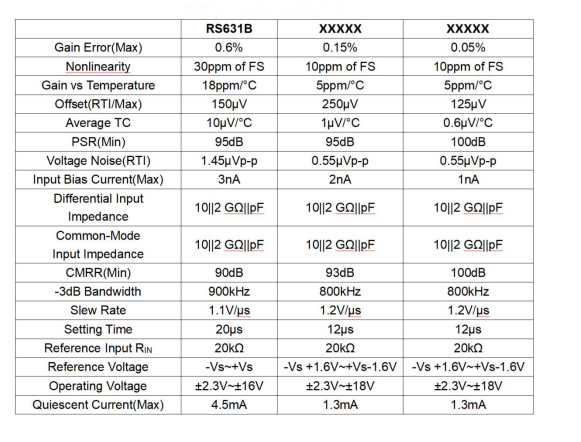

RS631B參數上主要對標AD621，其主要參數特性如下：
內(nei) 置固定增益，提供10增益倍數；
增益誤差：0.21%，最大0.6%；
-3dB增益帶寬: 900kHz
壓擺率：1.1V/μs
低輸入失調電壓：70 μV(Typ)；
低輸入偏置電流：0.5nA；
低噪聲：1.45μVpp；
共模輸入電壓範圍：(V-)+0.6V ~(V+)-1.5V
高共模抑製比CMRR 110dB；
高電源紋波抑製比PSRR 115dB；
低功耗：3.4mA；
寬工作電壓範圍，±2.3V~±16V；
擴展工業(ye) 級工作溫度範圍-40°C~125°C。

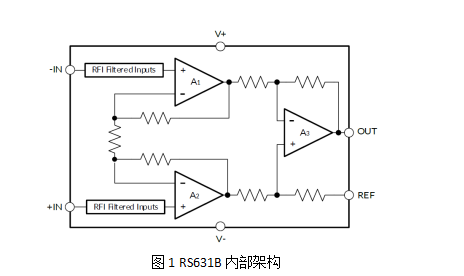

固定增益儀(yi) 表放大器內(nei) 部架構上與(yu) 傳(chuan) 統儀(yi) 表放大器略有不同，下麵是RS631B的內(nei) 部架構：
由上圖可以看出，RS631B內(nei) 部的電阻並不要求絕對精確值，隻需要做到相對比例精確即可；而外置電阻設置增益的儀(yi) 表放大器，內(nei) 部的6顆電阻要求阻值要足夠精確，並且由於(yu) 需要盡可能小的增益誤差，外部設置增益的電阻，通常都需要采用0.1%以上的高精密電阻，價(jia) 格相當昂貴。

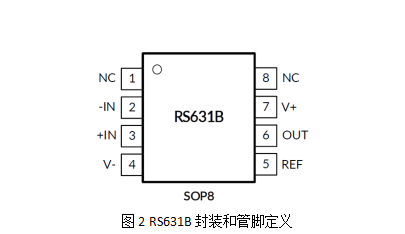

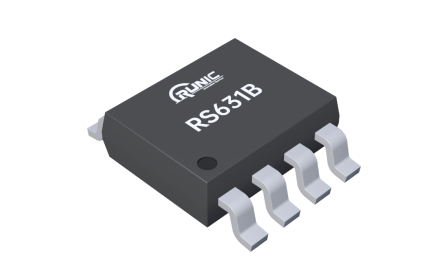

RS631B采用SOP8封裝，封裝尺寸和管腳定義(yi) 與(yu) AD621兼容，歡迎各界工程師朋友索樣評測。
