微功耗、零漂移、軌對軌輸出儀表放大器 RS633

2023-06-06
訪問量：4189
來源：江蘇潤石

RS633是一款微功耗、零漂移、軌對軌輸出的儀(yi) 表放大器。它具有最大25uV的失調電壓和±1.5uV/℃的失調電壓溫漂、低至2.3V的工作電源電壓和155uA的靜態電流，實現了高精度和低功耗，零漂移也確保了它在各種工業(ye) 溫度範圍內(nei) 的高精度。目前RS633是10倍增益版本，固定增益節省了配置增益所需的高精密外置電阻。RS633的這些特性使其適用於(yu) 各種傳(chuan) 感器放大器、儀(yi) 表、衡器、數據采集等應用。

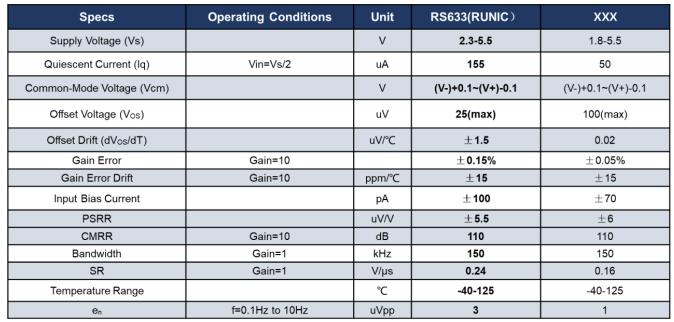

功能特性
供電電壓:2.3~5.5V
共模電壓: (V-)+0.1V~(V+)-0.1V
失調電壓: 25uV (max)
失調電壓溫漂: ±1.5uV/℃ (typ)
增益誤差: ±0.15%
增益誤差溫漂: ±15ppm/℃
共模抑製比: 110dB
靜態電流: 155uA
固定增益: 1,2,4,5,10,20,50,100（目前版本為(wei) 10）
溫度範圍:-40℃---125 ℃
封裝形式:MSOP-8, DFN3×3-8L

RS633產(chan) 品優(you) 勢
☆  高共模電壓輸入範圍適用於(yu) 大部分高邊電流采樣應用場景。
☆  低失調電壓保證了輸出電壓的精度。
☆  低溫漂保證了全溫度範圍內(nei) 的高精度。
☆  固定增益，節省了配置增益所需的高精密外置電阻。

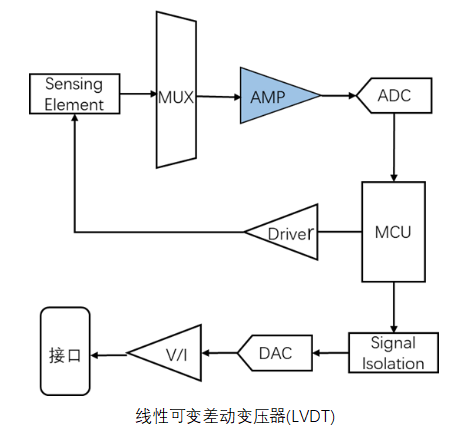

典型應用



目前RS633已經量產(chan) ，歡迎各界工程師朋友申請樣品評測。
