芯品｜RS181係列高壓集成電流檢測芯片

2024-11-08
訪問量：1027
來源：江蘇潤石

RS181係列是一顆高增益帶寬、寬共模輸入電壓範圍的集成電流檢測芯片，工作電壓支持3.0V至5.5V，共模輸入電壓範圍支持-0.1V至30V；主要用於(yu) 24V以內(nei) 母線電壓係統的電流采集和係統電流檢測。

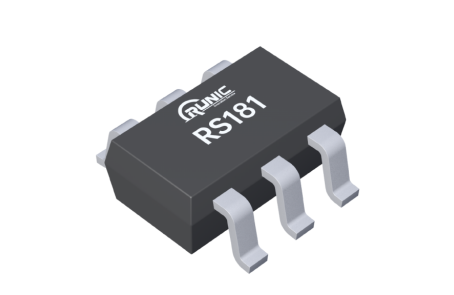

RS181



RS181係列提供20、50、100三種固定增益，增益誤差低至0.15%，以使其能滿足更多的應用場景和電流采集精度要求。其他主要參數特性如下：
增益帶寬(GBP)：400KHz；
低輸入失調電壓(Vos)：50μV；
低輸入偏置電流(IB)：5μA；
低功耗(Iq)：210μA；
高電源紋波抑製比(PSRR)：110dB
高共模抑製比(CMRR)：117dB
容性負載能力；1nF
擴展級工業(ye) 溫度範圍：-40°C ~ 125°C。

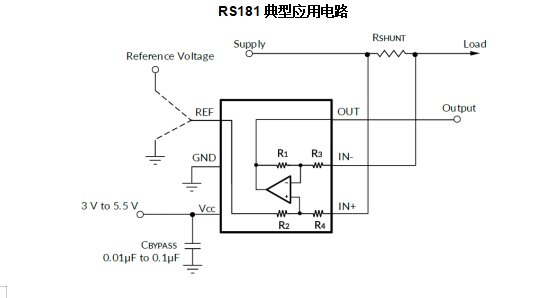

RS181典型應用電路

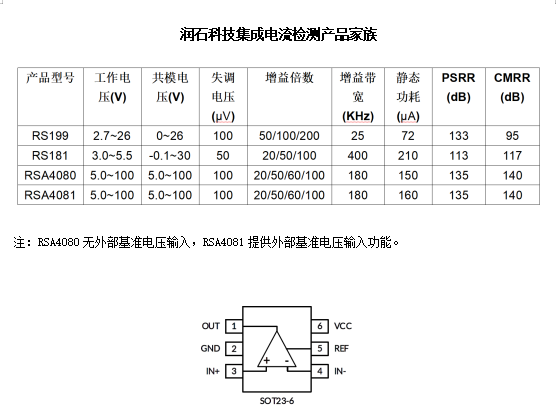

18luck新利在线娱乐官网集成電流檢測產(chan) 品家族




 RS181提供標準SOT23-6封裝，Pin to Pin 兼容INA181，歡迎各界工程師朋友評測。
