RSA4080係列高壓集成電流檢測芯片

2024-11-18
訪問量：1693
來源：江蘇潤石

RSA4080係列是一款支持高工作電壓、寬共模輸入電壓範圍的集成電流檢測芯片，工作電壓支持5.0V至100V，共模輸入電壓範圍亦支持5.0V至100V；可以很好應對24V、48V母線電壓係統的電流采集應用。


RSA4080高壓集成電流檢測芯片


RSA4080係列提供20、50、60、100四種固定增益，增益誤差低至0.5%，以使其能滿足更多的應用場景和電流采集精度。與(yu) RSA4081相比，區別僅(jin) 僅(jin) 在於(yu) 沒有基準電壓輸入腳，其他主要參數特性如下：
增益帶寬(GBP)：180KHz；
低輸入失調電壓(Vos)：100μV；
低輸入偏置電流(IB)：4μA；
低功耗(Iq)：150μA(Full Tem. MAX)；
高電源紋波抑製比(PSRR)：135dB
高共模抑製比(CMRR)：140dB
容性負載能力；500pF
擴展級工業(ye) 溫度範圍：-40°C ~ 125°C。

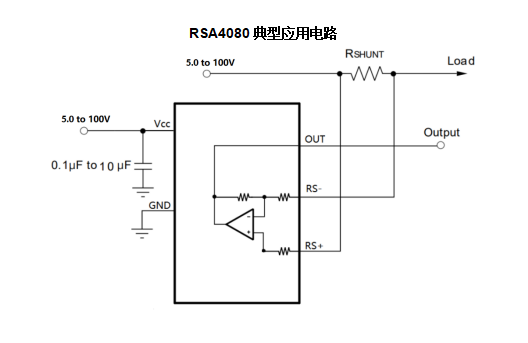

RSA4080典型應用電路

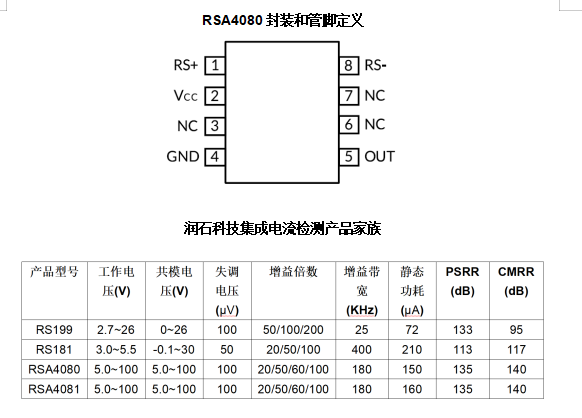

RSA4080封裝和管腳定義(yi)



注：RSA4080無外部基準電壓輸入，RSA4081提供外部基準電壓輸入功能。

  RSA4080提供SOP8標準封裝，歡迎各界工程師朋友索樣評測。
